一、阻抗基礎概念
在包含電阻、電感及電容的電路中，對電流起阻礙作用的物理量稱為阻抗，用 Z 表示，本質為復數形式。其中，實部稱為電阻，虛部叫作電抗。具體而言，電容對交流電的阻礙作用為容抗，電感對交流電的阻礙作用為感抗，電容與電感引起的交流電阻礙統稱為電抗，阻抗單位是歐姆。
二、交流電路中電阻、電感、電容并聯的阻抗計算
在交流電路里，電阻、電感和電容并聯時，總阻抗并非簡單的算術加和，需借助復數形式計算得出。
（一）電阻和電容并聯情況
其阻抗計算公式為：
Z = 1/√[(1/R)² + (1/XL - 1/XC)²]
在此公式里：
R 代表電阻值。
XL 表示電感的感抗，計算公式是 XL = 2πfL，其中 f 是交流電頻率，L 表示電感值。
XC 是電容的容抗，計算方式為 XC = 1/(2πfC)，C 為電容值。
電容的容抗與頻率呈反比關系，頻率上升時，容抗隨之減小。當頻率極高時，容抗小到可以忽略，此時電容在電路中的作用近似于短路狀態。
（二）電阻、電感和電容串聯情況
電感和電容的容抗均與頻率相關。隨著頻率增加，感抗增大，容抗減小。當頻率極高時，感抗大到可忽略其他因素，此時電感在電路中近乎短路；而當頻率極低時，容抗較大，可忽略電容的導通作用，此時電容在電路中近乎開路。

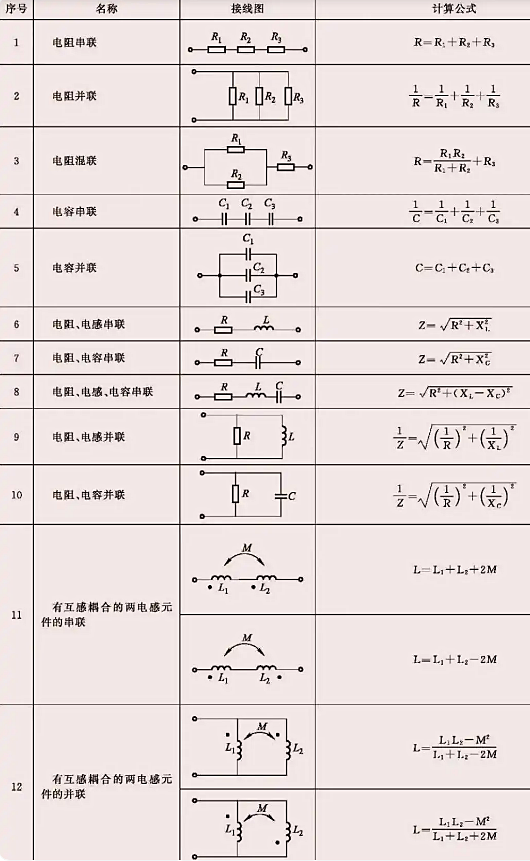

（三）串聯與并聯計算公式總結
感抗 XL = ωL = 2πfL。
容抗 XC = 1/(ωC) = 1/(2πfC)。
公式中的 f 指頻率，單位為赫茲（Hz）。
