一、OD門概述
OD門的輸出端具備拉低能力，卻無法主動拉高，處于高阻態時無電信號輸出。其構造通常包含一個開漏輸出的晶體管以及一個輸入端，能夠完成與門、或門、非門等基礎邏輯運算。
##二、工作原理闡述

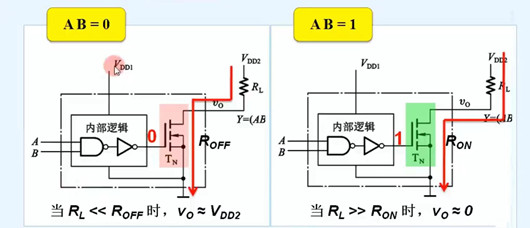

OD門輸出端可借助上拉電阻或上拉電源實現電平拉高，進而完成高低電平轉換。類似于OC門，OD門輸出端允許多個門并聯，構成開關電路以操控外部器件運行。它適用于需輸出高、低電平的多種場景，例如數字信號的放大、隔離、反相以及驅動等。
三、漏極開路的與非門

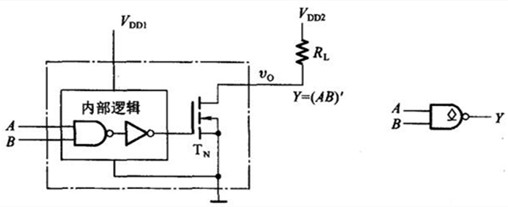

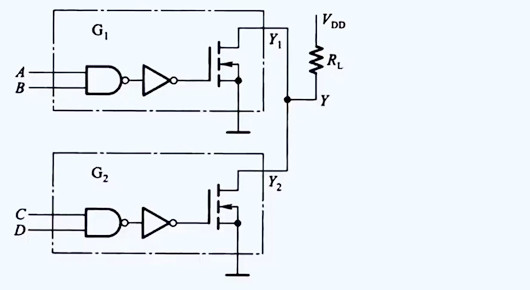

在CMOS門電路中，漏極開路設計指的是輸出電路僅配置NMOS管，且漏極常規連接VDD（中間含上拉電阻Rp）。將OD門輸出端直接相連，能夠達成OD門間的與運算。具體連接示意圖如下：

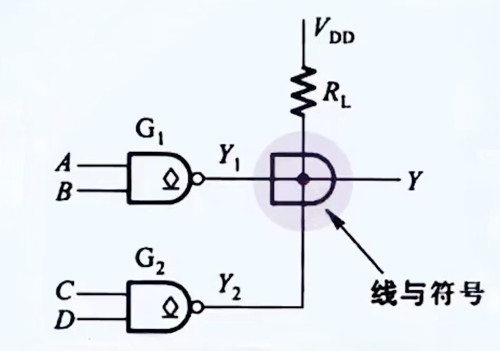

采用漏極開路的與非邏輯符號圖可表示上述連接關系：
四、OD門的重要作用
實現線與，規避大電流：在特定電路連接方式下，OD門能實現線與功能，同時有效防止大電流產生，保障電路穩定運行。
電平變換：具備輸出電平變換能力，即實現邏輯非功能。需注意的是，無論輸出高低電平，電流流向均為流入。
驅動大電流負載：OD門能夠驅動對電流需求較大的負載，拓寬其應用場景。
