120N04場效應管參數,120N04規格書,120N04引腳圖,120N04中文資料pdf代替

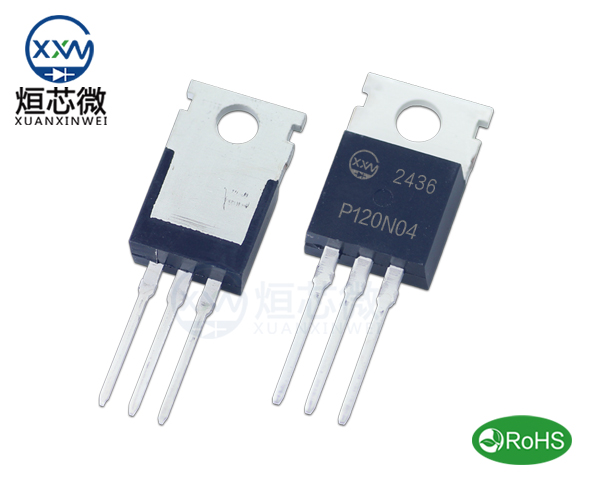

120N04 TO-220封裝參數：點擊查看
120N04場效應管參數具體如下：
封裝類型：TO-220
極性：N溝道
極性：N溝道
漏極電流：120A
功率耗散：115W
柵極源極擊穿電壓：±20V
擊穿電壓：40V
存儲溫度：-55℃~+150℃
引腳數：3Pin
導通電阻ID=19A,VGS=10V：Typ 2.9mΩ Max 3.6mΩ
導通電阻ID=19A,VGS=4.5V：Typ 3.7mΩ Max 4.8mΩ
導通電阻ID=19A,VGS=4.5V：Typ 3.7mΩ Max 4.8mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
120N04場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，120N04廣泛應用于以下領域：
電源管理：120N04可用于開關電源的開關控制部分，提高電源轉換效率。
信號放大：在信號放大電路中，120N04通過其高性能和可調控的電流特性，實現對信號的精準放大。
電機驅動：適用于低電壓、低電流的小型伺服電機控制或功率MOSFET門驅動器。
邏輯電路：120N04可用于實現數字邏輯功能，如與、或、非等邏輯門。
負載驅動：120N04可用于驅動小功率負載，如繼電器、LED等。
120N04場效應管 TO-220封裝尺寸：
