共模噪聲與差模噪聲解析
一、傳導噪聲分類

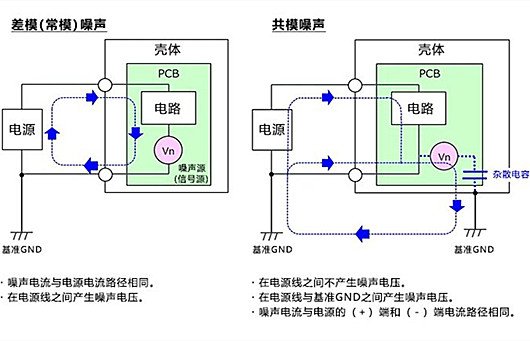

傳導噪聲依據傳輸特性可分為差模噪聲和共模噪聲。差模噪聲出現在兩條電源線電流方向相反時，而共模噪聲則在所有電源線電流方向相同時產生。通常，共模噪聲是設計中的主要挑戰，往往由雜散電容的不當接地引發。
二、共模噪聲
共模噪聲，亦稱非對稱噪聲或線路對地噪聲，常見于交流電源電氣設備輸入端，即輸電線和中線對地相位相同。其主要成因是雜散電容接地不當，可能使電路在供電時出現錯誤，尤其是電源輸出存在共模噪聲且電路阻抗不等時。
三、差模噪聲
差模噪聲，也叫正常型、對稱噪聲或線路間噪聲，存在于交流線路和中性導線中，兩者相位差 180°。其電流沿一條交流線流出，另一條返回，地線中無差模噪聲電流。差模噪聲可用電磁干擾濾波器中的 X 電容抑制，X 電容連接輸電線，高頻分流差模信號。差模噪聲過大時，可增加差模抑制電感。
四、共模與差模噪聲區別
從系統一對輸入端看，信號極性相反、電流方向相反的是差模信號；極性相同、電流方向相同的是共模信號。信號多為差模形式，噪聲則兩種形式都有。差模噪聲與信號混合，難以區分，而共模噪聲可通過抗干擾措施處理。輸入端阻抗不一致時，共模電流不平衡，部分共模噪聲轉為差模噪聲，尤其一端接地時，全部轉為差模，不利噪聲抑制，故工業儀表多采用差分輸入。
共模信號是大小相等、方向相同的信號，差模信號則大小相等、方向相反。
五、共模與差模電感
共模電感有兩組或多組有方向要求的線圈；差模電感僅一組無線圈方向要求。共模電感用于差模時需考慮方向。穿磁珠單線電感起差模作用。
六、注意事項
騷擾電磁場在線 - 線間產生差模電流，干擾負載，即差模干擾；在線 - 地間產生共模電流，共模電流在負載上產生差模電壓，干擾負載，即共模地環路干擾。
抑制共模干擾的濾波電感是共模電感；抑制差模干擾的是差模電感。
共模電感雙線雙向，差模電感單向。
共模電感是兩組線圈繞在同一鐵芯上，圈數、導線直徑相等且繞向相反；差模電感是一個線圈繞在一個鐵芯上。
共模電感的兩個繞組分別接零線和火線，同進同出，濾除共模信號；差模電感是一個繞組接零線和火線，濾除差模干擾。
共模信號在零線和火線上形成相同信號，與地偶合構成回路；差模信號與有用信號回路相同。
共模電感優勢在于鐵芯兩組線圈繞向相反，不易飽和，常用高導鐵氧體材料。
差模電感適用于大電流，因單線圈繞鐵芯，大電流易使鐵芯飽和，常選金屬粉心材料，尤其是性價比高的鐵粉新材料。
