場效應管飽和區解析
一、場效應管飽和區概述

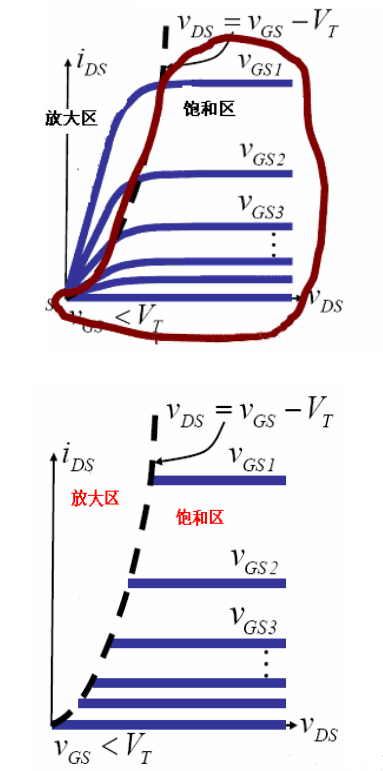

場效應管飽和區在場效應管輸出特性曲線中有著關鍵地位。當漏源電壓（U_{DS}）處于較大值時，漏極電流（I_D）不再顯著依賴于 U_{DS} 的增加，此時對應的部分即為場效應管飽和區，因特性曲線近乎水平，所以也被稱為 “恒流區”，主要反映場效應管預夾斷后 I_D 與 U_{DS} 的關系。
二、MOS 管飽和區工作條件
閾值電壓
MOS 管進入飽和區的前提是柵極電壓要超過閾值電壓，這是 MOS 管的核心參數之一，對管子的工作狀態起決定性作用。
漏極電壓
在飽和區工作狀態下，漏極電壓維持在較低水平且變化范圍小。原因在于飽和區時 MOS 管導通電阻低，進而使漏極電壓相對較小。
飽和電壓
MOS 管飽和區與導通區之間存在臨界電壓，即飽和電壓。
恒流區
當 V_{GS} 一定，且 V_{DS} 大于 V_{GS} - V_{TH}（V_{TH} 代表開通閾值電壓）時，漏極電流 I_D 保持恒定，不隨 V_{DS} 增大而變化，此現象即為飽和。
三、場效應管飽和區的電壓與電流條件
電壓條件
飽和區時，場效應管的柵極 - 源極電壓（V_{GS}）應小于或等于臨界電壓（V_{TH}），同時柵極 - 漏極電壓（V_{DS}）需大于或等于零。這樣的電壓條件有助于場效應管導通狀態的穩定，實現飽和區工作。
電流條件
在飽和區，場效應管漏極電流（I_{DS}）應大于或等于飽和電流（I_{DSAT}），而柵極 - 源極電流（I_{GS}）要小于或等于零。滿足這些電流條件，能夠確保場效應管在飽和區工作時的穩定與可靠。
四、MOSFET 飽和條件及狀態
飽和條件
當 D 極與 S 極處于導通狀態時，滿足以下條件 MOSFET 達到飽和狀態：
V_{GS} ≥ V_t；
V_{DS} ≥ V_{GS} - V_t。
僅滿足第一個條件而未滿足第二個條件時，MOSFET 處于未飽和狀態。
未飽和狀態
若電路未同時滿足上述兩個條件，則 MOSFET 處于未飽和狀態，此時其工作特性與飽和狀態存在明顯差異。
