影響MOSFET開關損耗的主要參數分析

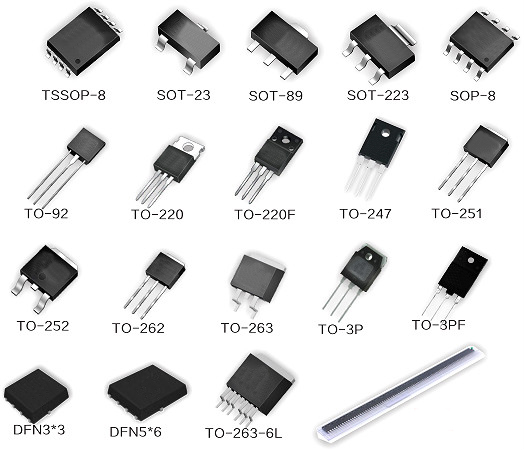

在電子電路設計領域，MOSFET作為核心開關器件，其開關損耗對系統的能效和熱管理有著決定性影響。深入理解MOSFET開關損耗的來源、影響因素以及優化策略，對于提升電源轉換效率、降低系統熱損耗具有重要意義。
在電子電路設計領域，MOSFET作為核心開關器件，其開關損耗對系統的能效和熱管理有著決定性影響。深入理解MOSFET開關損耗的來源、影響因素以及優化策略，對于提升電源轉換效率、降低系統熱損耗具有重要意義。
一、MOSFET開關損耗的來源
MOSFET的開關損耗主要源于開通過程和關斷過程，具體表現為以下幾種形式：
（一）開通損耗
當MOSFET從截止?fàn)顟B(tài)進入導通狀態時，漏極電流逐步上升，而漏極-源極電壓逐步下降。在這段過渡期間，MOSFET兩端仍然存在較高的電壓，同時流過較大的電流，導致功率損耗。這種損耗與MOSFET的內部電容充放電過程密切相關，較大的電容會導致更長的過渡時間，從而增加開通損耗。
（二）關斷損耗
在MOSFET從導通狀態關斷時，漏極電流逐漸下降，而漏極-源極電壓上升，同樣會在短時間內產生較大的功率損耗。關斷損耗與開通損耗類似，也與MOSFET的內部電容充放電過程有關，此外，關斷過程中可能出現的電流拖尾現象也會增加損耗。
（三）米勒效應引起的損耗
在MOSFET開通和關斷過程中，柵極電壓會受到米勒效應（MillerEffect）的影響。米勒效應會導致柵極充電時間變長，從而增加開關損耗。米勒效應的強弱與MOSFET的米勒電容（Cgd）以及漏極電壓的變化率有關，較大的米勒電容或較快的漏極電壓變化率都會加劇米勒效應，進而增加損耗。
二、影響MOSFET開關損耗的關鍵參數
MOSFET的開關損耗受多種器件參數和工作條件的影響，以下是主要影響因素：
（一）柵極電荷
MOSFET的柵極需要充電和放電以完成開關操作，柵極電荷（Qg）越大，驅動電流需要提供更多能量來充放電，導致開關損耗增加。柵極電荷由輸入電容（Ciss）、米勒電容（Cgd）等因素決定，在高頻應用中，低Qg的MOSFET可以有效降低開關損耗。
（二）柵極驅動電阻
柵極驅動電阻影響MOSFET的開關速度。較大的柵極電阻會降低開關速度，使MOSFET在開通過渡和關斷過渡期間停留更長時間，從而增加開關損耗。然而，過小的Rg可能導致柵極振蕩，影響系統穩定性。因此，Rg需要在開關速度和系統可靠性之間取得平衡。
（三）米勒平臺電壓
米勒平臺電壓決定了MOSFET在開通和關斷過程中柵極電壓的停滯時間。較高的Vgp通常意味著更長的開關時間，從而導致更高的開關損耗。因此，在選擇MOSFET時，應優先考慮米勒平臺電壓較低的器件，以減少不必要的開關損耗。
（四）開關頻率
MOSFET的開關損耗與開關頻率成正比。開關頻率越高，單位時間內MOSFET經歷的開關次數越多，累計的開關損耗也就越大。在高頻應用中，需要平衡開關損耗與系統性能，通常采用更快的柵極驅動速度或低Qg的MOSFET來降低損耗。
（五）直流電阻
Rds（on）主要影響MOSFET的導通損耗，但在某些情況下，它也會間接影響開關損耗。例如，高Rds（on）的MOSFET在開通過程中，可能需要更長時間才能完全導通，增加開關損耗。因此，選擇低Rds（on）的MOSFET不僅可以降低導通損耗，還能一定程度上減少開關損耗。
（六）漏極電流和漏極電壓
MOSFET在開關過程中承受的電流和電壓越大，損耗也越高。因此，在電路設計時，應合理控制MOSFET的工作電流和電壓，以降低開關損耗。例如，通過合理設計電感、電容等外圍電路，減少M(fèi)OSFET在開關時的電壓波動和電流沖擊，可有效減少損耗。
三、優化MOSFET開關損耗的策略
為了降低MOSFET的開關損耗，可以采取以下措施：
（一）選擇低Qg的MOSFET
降低柵極電荷可以減少柵極驅動損耗，提高開關速度。低Qg的MOSFET在高頻應用中具有明顯優勢，能夠有效降低開關損耗，提升系統效率。
（二）優化柵極驅動電路
合適的柵極驅動電阻能夠在開關速度和系統穩定性之間取得平衡。此外，采用具有快速充放電能力的柵極驅動芯片，可以縮短MOSFET的開關過渡時間，降低損耗。
（三）降低開關頻率
如果系統允許，適當降低開關頻率可以有效減少開關損耗。然而，降低開關頻率可能會增加磁性元件的體積和重量，因此需要在損耗和系統尺寸之間進行權衡。
（四）合理選擇Rds（on）參數
低Rds（on）的MOSFET能在一定程度上減少開關時間，從而降低損耗。同時，低Rds（on）還可以降低導通損耗，提升整體效率。
（五）優化PCB布局
減少寄生電感和電容，降低開關過程中不必要的電壓振蕩和功率損耗。合理的PCB布局包括縮短電流回路路徑、使用多層板以減少寄生參數等。
（六）采用軟開關技術
軟開關技術（如零電壓開通、零電流關斷）可以在MOSFET開關過程中實現能量的平滑過渡，顯著降低開關損耗。雖然軟開關電路的設計相對復雜，但在高頻、高功率應用中具有很大的優勢。
四、結論
MOSFET的開關損耗是電源電子設計中的一個關鍵問題，它不僅影響系統的效率，還直接關系到散熱和可靠性。通過合理選擇MOSFET參數，優化柵極驅動電路，并調整工作條件，可以有效降低開關損耗，提高電路性能。隨著電子技術的不斷發展，新型MOSFET器件結構和先進的驅動技術將為降低開關損耗提供更多可能性，推動電源系統向更高效率、更小體積和更低成本的方向發展。
