buck電路相信很多從事電子類工作的朋友都聽過，它說白了就是個直流降壓電路，在降壓芯片出來之前，它的出場率非常高但是以前僅僅是看過他，不懂它是怎樣演變過來的，今天旺哥和大家一起分析學習下它的演變過程。

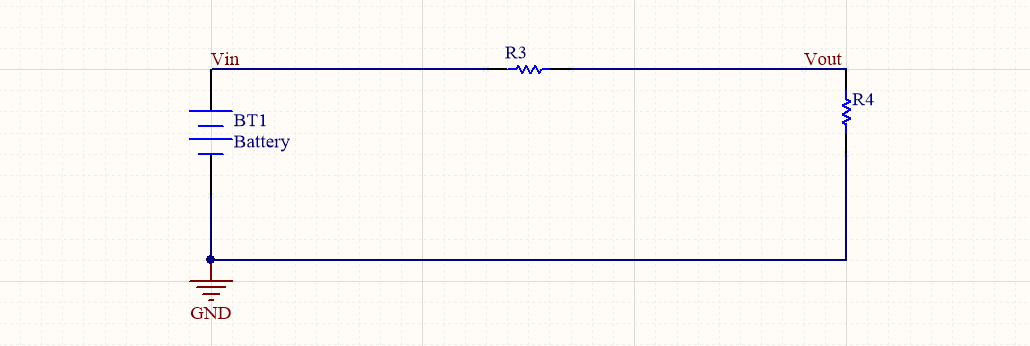

如上圖，應該是降壓電路里面最原始的降壓方法，Vout=Vin*[R4/(R3+R4)],現在很多采樣電路都是使用此電路，這種方雖然簡單，但缺點是顯而易見的，當功率稍微大一點時，由于R3和R4是串聯的，因此在R3上的損耗不容忽視，效率非常低下，因此對此電路進行升級。見下圖。

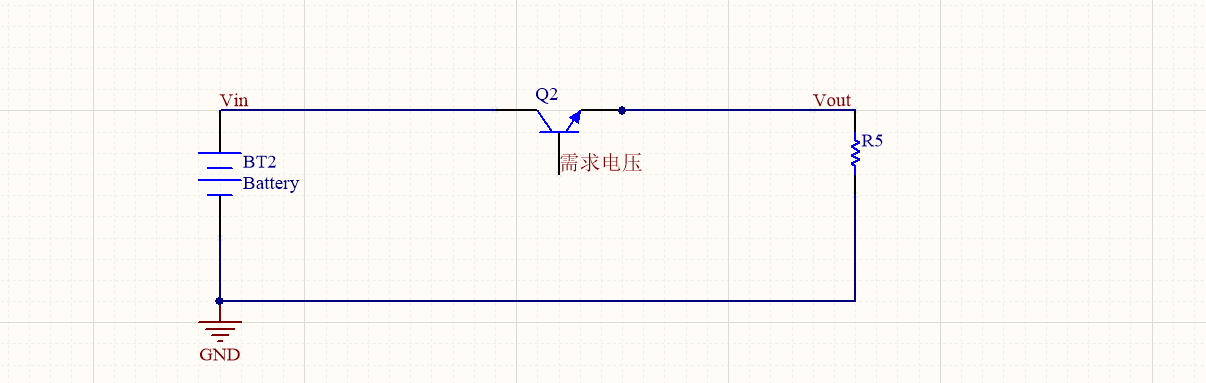

通過變形以后的電路圖如上，之前的電阻R3的損耗轉移到三極管Q2上來，但是由于是三極管獨自承受輸入電壓和輸出電壓，因此損耗也很大，效率比較低，現在的三極管是工作在線性狀態，那么將它的狀態調整到開關狀態，是不是就會大大減小損耗呢,可以一試，繼續更新電路。
這個是信號開關PWM輸出的一個電路，假設這個電路工作周期為Ts，導通的時間是Ton,因此占空比為D=Ton/Ts，這種方式大大減小了損耗，解決了一個問題，又來一個問題，這個電路的缺點就是，Vout的輸出高度依賴于開關，導通時Vout有電壓，不導通時Vout沒電壓。但是作為負載，在這一塊是不能接受的，因此更新電路。

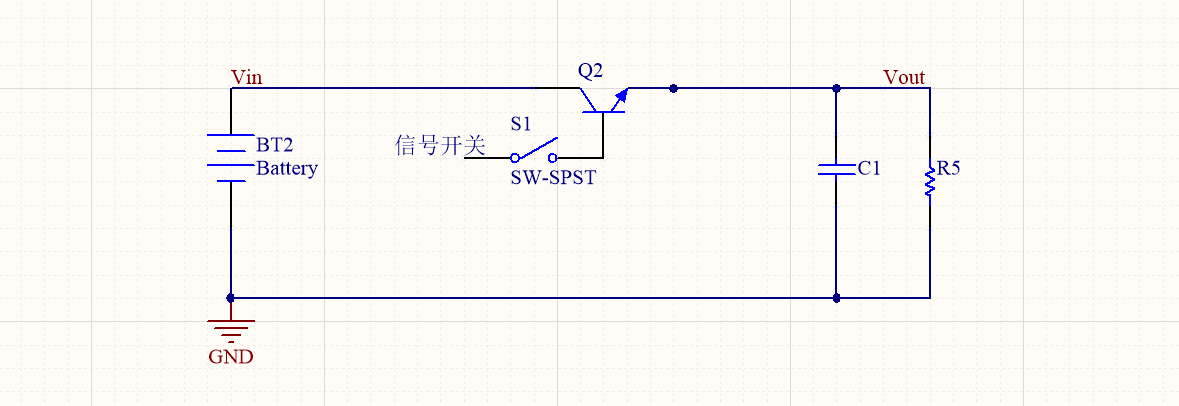

如圖，因?yàn)樯蠄D必須要有穩定的能量供給才行。因此就要想辦法加元件來保證電壓不會突變，自然而然電容會閃亮登場，來保證即使Q2不輸出電壓的情況下，也是通過自身的儲能來釋放電壓，保證輸出穩定。但是到這一步仍然會有問題，因?yàn)殡娙輧啥说碾妷菏遣粫?huì)突變的，因此當開關S1閉合時，相當于電容電壓和三極管的輸出電壓疊加，此時一定會造成電路中產生一個非常大的沖擊電流，還有可能會損壞三極管Q2，因此繼續升級電路。

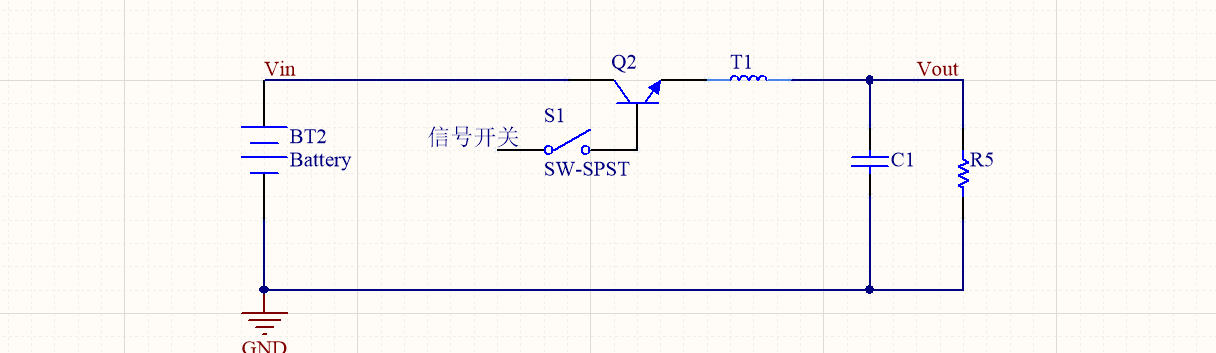

如圖，當在圖中加上儲能元件電感T1以后，由于電感兩端的電流不能突變，因此三極管Q2閉合時的沖擊電流就會指數級減小，從而避免了沖擊電流的煩惱，此時又有一個新問題，當三極管Q2斷開時，由于電感T1上的電流不能突變，那么就會產生一個非常大的電壓尖峰，極有可能會損壞三極管Q2，因此電路繼續升級。

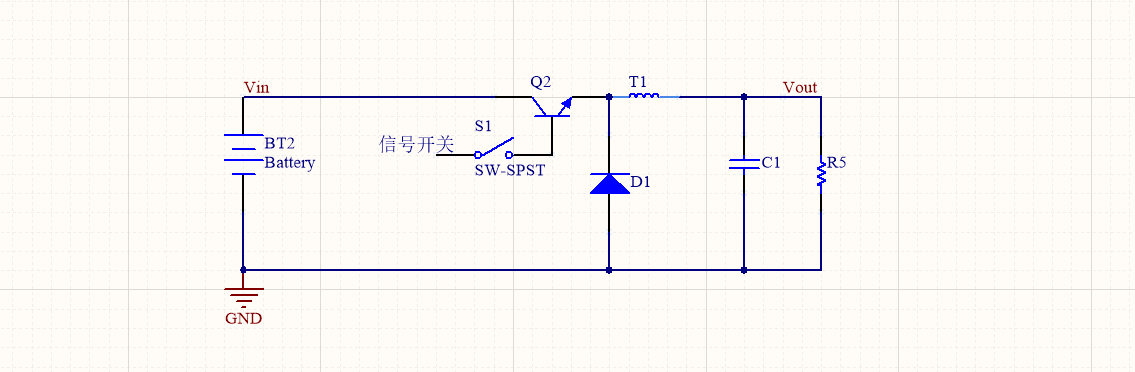

升級后的電路圖如上，當加上一個續流二極管D1以后，假設三極管Q2突然斷開，那么電感T1產生的能量就會通過續流二極管進行續流。
當通過這些步驟以后，你就會發現，一個基礎的buck電路就形成了。
