我們通過利用二極管的單向?qū)щ娺@個特性，便可以設計出非常有趣而且實用的電路。
限幅

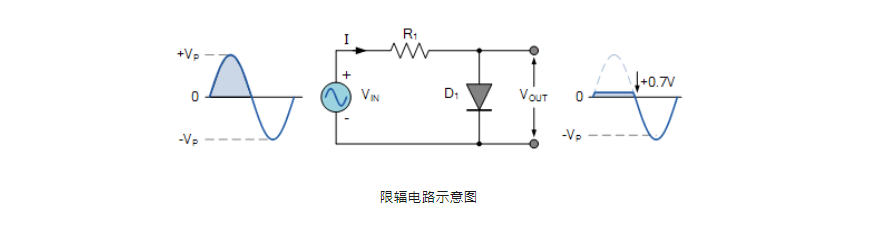

如上圖所示，當輸入電壓VIN處于正半周期，而且大于或等于0.7V的時候，二極管D1是會正向?qū)ǖ模@個時候輸出電壓VOUT便會被限制或者“鉗位”在0.7V左右。
還有當輸入電壓VIN處于負半周期時，二極管D1是處于截止狀態的，相當于電流是反向流動的。在這種情況時，輸出電壓VOUT和輸入電壓VIN相同，這便著輸出電壓VOUT的波形是會跟隨輸入電壓VIN的變化而變化的。

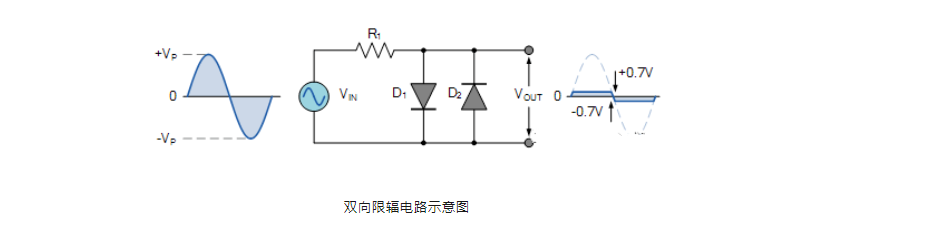

有了上圖的經驗，我們還可以根據上面的限輻電路的原理，設計出如下的雙向限輻電路。
如上圖，當輸入電壓處于正半周期且大于等于0.7V時，輸出電壓始終會被鉗位在0.7V左右，
當輸入電壓處于負半周期且大于等于0.7V時，輸出電壓始終會被鉗位在-0.7V左右。
但是有時候0.7V的電壓還是不能滿足限幅電路的需求，怎么辦呢？可以通過以下方法來設計出不同大小的限幅電壓：

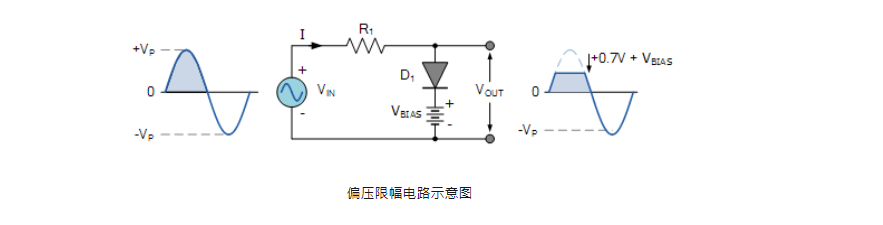

便是在電路當中加上偏置電壓VBIAS之后，因此只有當輸入電壓VIN大于或者等于VBIAS的時候，二極管才能夠?qū)?。這個時候，輸出的電壓VOUT便會被鉗位在0.7V加上VBIAS的值上面。
鉗位

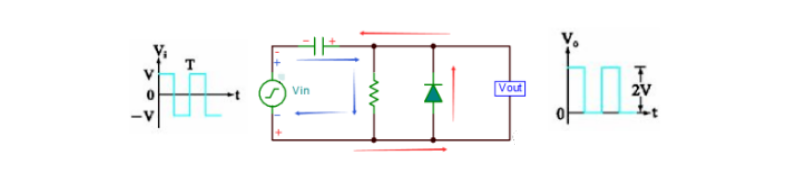

在以下的二極管與電容的組合的鉗位電路的分析當中，我們假設RC時間常數很大，使輸出波形不會失真。還有，我們忽略二極管的導通壓降。
當輸入電壓Vin處于負半周期而且為負值的時候，電流便會按照紅色箭頭所指的方向流動。這個時候，二極管是會導通的，電容由開始逐漸充電直至充到電壓V。這個過程當中，輸出電壓Vout為0。
當輸入電壓Vin處于正半周期而且為正值的時候，電流會按照藍色箭頭所示的方向流動。這個時候，二極管是會截止的，輸出電壓Vout等于電容上的電壓加上正半周電壓V，因此此時Vout的電壓值為2V。
偏壓鉗位

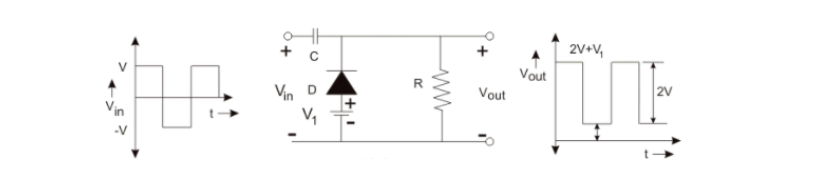

我們?yōu)榱嗽陔娐分蝎@得所需要的鉗位值，我們需要引入偏置電壓，這類似于限幅電路的處理方式。
我們當添加的偏置電壓與二極管導通方向為一致時，鉗位電壓便會比二極管導通電壓高上V1，這個時候的輸出電壓Vout等于2V加上偏壓V1。
以下是雙向二極管鉗位電路應用舉例

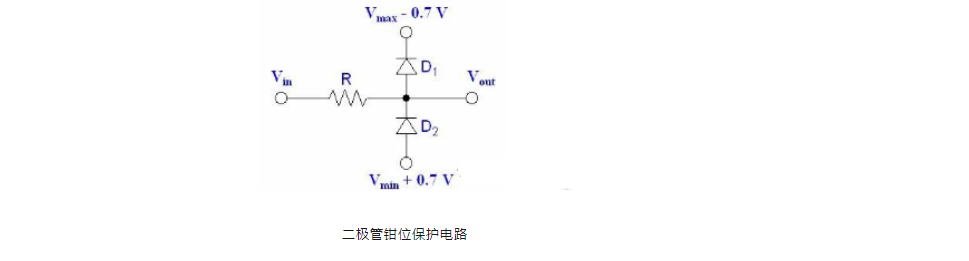

在很多電路中，我們會利用兩個二極管的鉗位作用來保護電路。如上圖所示，假如兩個二極管D1和D2的導通電壓是0.7V。
我們當輸入電壓Vin大于或Vmax+0.7V時，二極管D1導通，并將Vout鉗位在Vmax+0.7V。換一句話說，Vout的值被限制在Vmax+0.7V，不會再增加，即使Vin繼續增加也是沒用的。
我們當輸入電壓Vin小于或等于Vmin-0.7V時，Vout會被鉗位在Vmin-0.7V。換一句話說，輸出電壓Vout的值被限制在Vmin-0.7V，不會再減小，即使Vin繼續減小也沒用。
