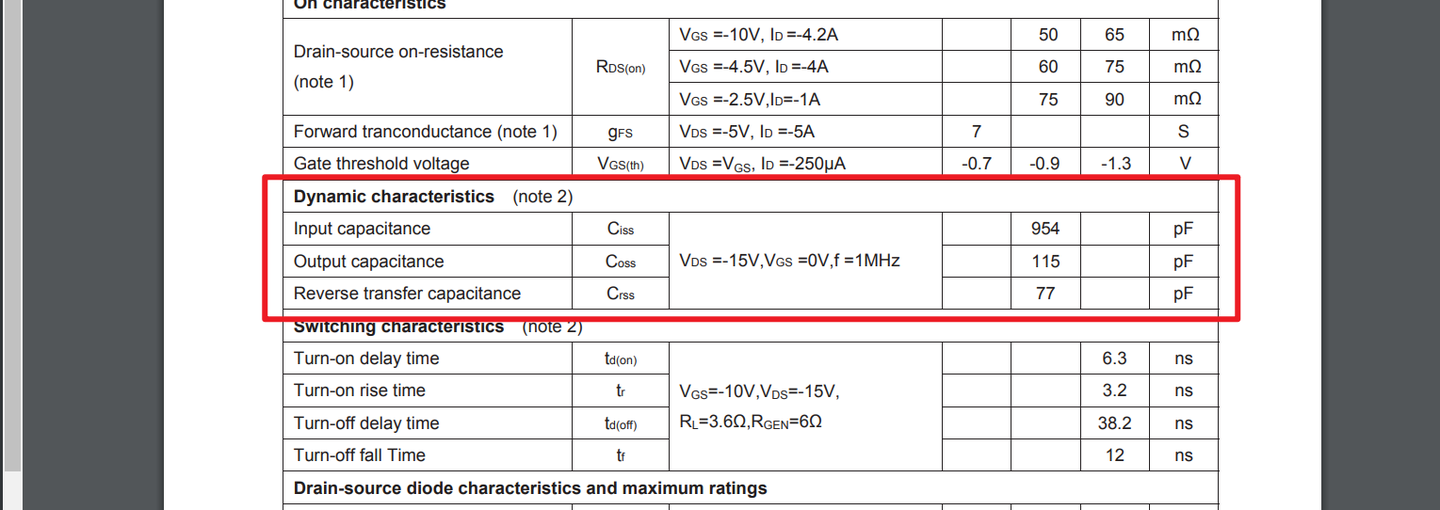

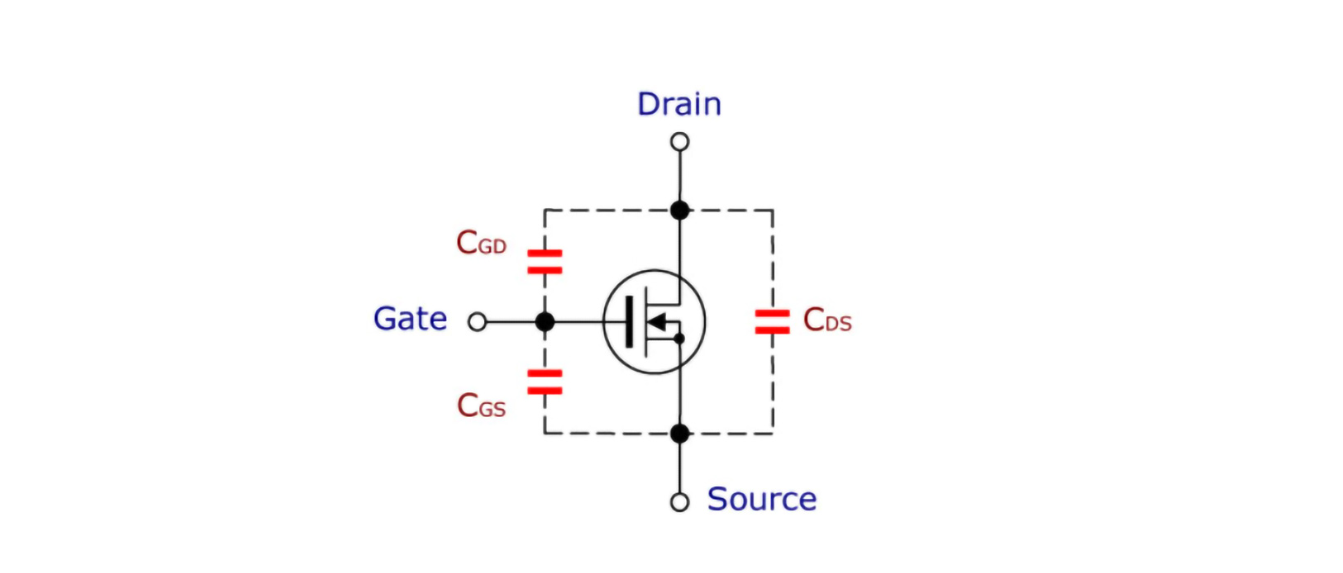

工作中很多低地方常用到MOS。是一個非常常用的器件。MOS管（金屬氧化物半導體場效應晶體管）它具有三個內在的寄生電容：柵源電容（Cgs）、柵漏電容（Cgd）以及漏源電容（Cds）。這三個寄生電容是MOS管物理結構的一部分，并且在MOS管的規格書中常常用輸入電容（Ciss）、輸出電容（Coss）以及反向傳輸電容（Crss）這三個參數來表示。這些參數與寄生電容之間存在明確的關系，它們實際上是包含了寄生電容的某種組合。
在MOS管的中，我們最常見的米勒效應主要是由于柵漏電容（Cgd）引起的。當MOS管處于工作狀態時，這個電容會與電路中的其他元件相互作用，導致柵極電壓的變化被放大，從而影響到整個電路的性能。

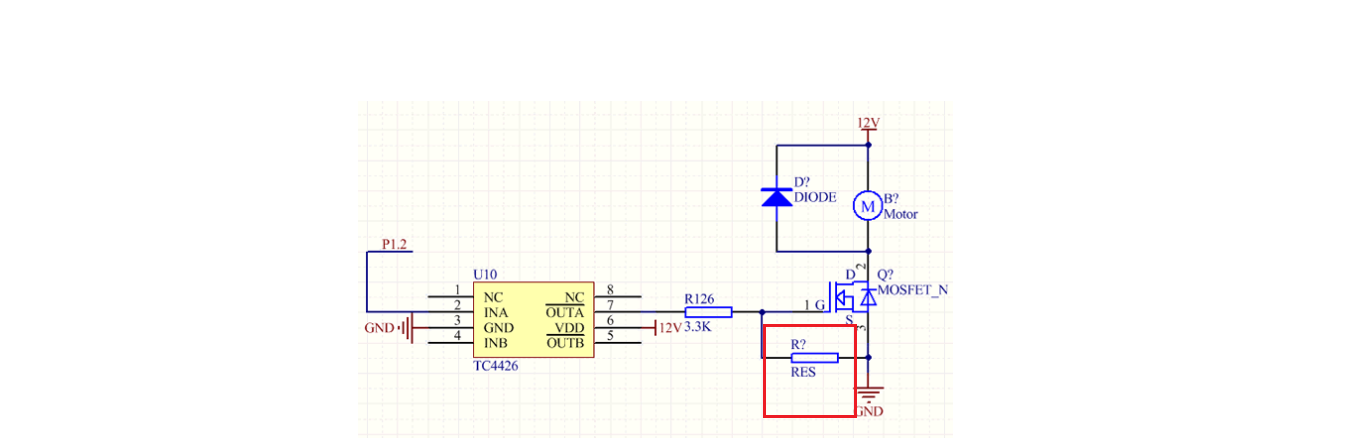

此外，為了減少柵極電荷的影響和提高電路的穩定性，通常在MOS管的柵極和源極之間并聯一個電阻（RG）。這個電阻的存在主要是為了阻尼柵極電荷的變化，從而減小米勒效應的影響。
從上面幾條看出，MOS管的三個寄生電容（Cgs、Cgd、Cds）是引起米勒效應以及需要在GS之間并聯電阻的根源。這些寄生電容是MOS管物理結構的一部分，并且在電路設計中需要特別考慮它們的影響。
1.MOS管的米勒效應

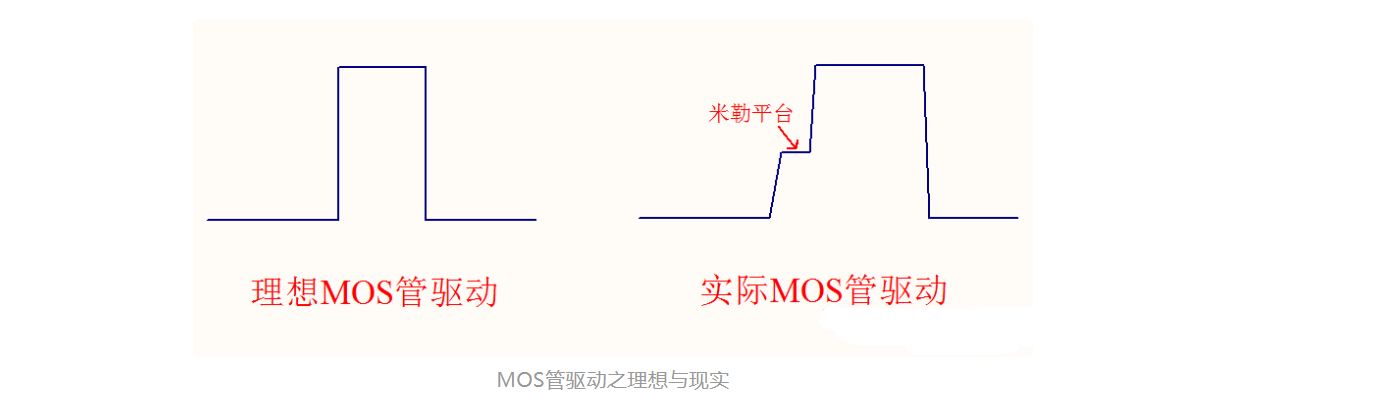

我們理想的MOS管驅動波形它是方波，表示當柵源電壓（Vgs）達到門檻電壓的時候，MOS管會迅速進入飽和導通狀態。但是我們知道在實際應用當中，MOS管的柵極驅動過程會出現一個被稱為米勒平臺的電壓平臺期。這個平臺期實際上就是MOS管進入“放大區”或“線性區”的標志，也就是導致開通損耗較大的主要原因。這個現象它稱為米勒效應，對電路性能有很大不利影響，因此我們工程師在電路設計的時候，是一個必須考慮的實際問題。
簡單地說，雖然理想的MOS管驅動波形是方波，但現實中會因?yàn)槊桌招?yīng)出現電壓平臺，增加開通損耗。米勒效應是客觀存在的，設計電路時需要充分考慮。
米勒平臺形成的具體過程：
如上圖，MOS管的開啟過程大概可以分為以下幾個階段：
第一階段，初始階段（t0→t1）：當柵源電壓（Vgs）達到門限電壓（Vgs(th)）的時候，相當于開始對柵源電容（Cgs）進行充電，此時MOS管開始導通，之前它處于截止?fàn)顟B(tài)，不導通。
第二階段，飽和區階段（t1→t2）：隨著Vgs的繼續增加，漏極電流（Id）開始增大，漏源電壓（Vds）開始下降。在這個過程中，MOS管是工作在飽和區，其中Id主要是由Vgs決定。Vds的輕微降低主要是由于電流變化（△I）導致的柵極端的一些寄生感抗形成的壓降。
第三階段，米勒效應階段（t2→t3）：當Vgs增大到一定程度時，會出現米勒效應。這時，Id已經達到飽和，因此Vgs會在一段時間內保持不變，而Vds則繼續下降，為柵漏電容（Cgd）充電。正是由于需要為Cgd充電，Cgs兩端的電壓變化相對較小。在MOS管開通的時候，漏極電壓（Vd）大于柵極電壓（Vg），因此Cgd會先通過MOS管放電，然后再反向充電，這個過程中會奪取原本應該給Cgs的充電電流，從而導致Vgs出現一個平臺期。
第四階段，可變電阻區階段（t3→t4）：隨著Vgs的繼續上升，MOS管進入可變電阻區，漏源導通，Vds繼續下降。需要注意的是，米勒平臺限制了Vgs的增加，進而限制了導通電阻的降低，從而也限制了Vds的降低速度，使得MOS管無法迅速進入完全開關狀態。
2.MOS管G極與S極之間的電阻功能
舉一個簡單的實驗就可以顯示出GS間電阻的重要性：比如選用一只MOS管，使其G極也就是柵極處于懸空狀態，并在DS之間施加電壓。實驗結果表明，當DS之間的輸入電壓只有三四十V時，這時MOS管的DS卻會迅速導通，若不限流，更可能會導致管子損壞。從理論上講，沒有驅動信號的情況下，MOS管應該保持截止?fàn)顟B(tài)不導通才對啊。然而，由于MOS管內部存在寄生電容，當我們在DS之間施加電壓時，該電壓會通過柵漏電容（Cdg）為柵源電容（Cgs）充電，從而導致G極電壓逐漸抬高，直至MOS管導通。
因此我們在MOS管的GS之間連接一個阻值在幾千到幾十千歐的并聯電阻，可以確保MOS管的穩定工作。這種連接方式可以防止因MOS管柵極懸空導致的DS之間電壓使MOS管意外導通而受損。同時，當沒有驅動信號時，該電阻能夠?qū)OS管的柵極電位固定在較低狀態，從而避免誤觸發，確保可靠的通斷操作。
