雙極性三極管（BJT）只有一種粒子參與導電，也稱“晶體管”。它是通過一定的工藝將兩個PN結結合在一起的器件，有PNP和NPN兩種組合結構；外部引出3個極——集電極，發射極和基極，集電極從集電區引出，發射極從發射區引出，基極從基區引出（基區在中間）；雙極性三極管具有放大作用，主要依靠它的發射極電流能夠通過基區傳輸到集電區而實現的，為了保證這一傳輸過程，一方面要滿足內部條件，即要求發射區雜質濃度要遠大于基區雜質濃度，同時基區厚度要很小；另一方面要滿足外部條件。其構成的放大電路形式有：共發射極、共基極和共集電極放大電路。NPN型晶體管是共陽極，即兩個PN結的P結相連作為基極，另兩個N結分別作為集電極和發射極，如圖所示；電路符號標識為箭頭朝外的三極管，如圖所示，箭頭方向表示當晶體管工作在放大工作狀態時電壓降低的方向，即基極電壓比發射極的電壓高，此時晶體管能實現電流放大。

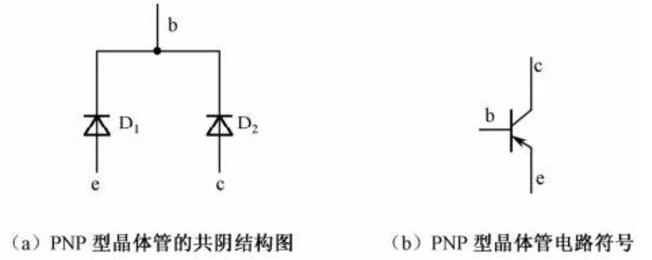

PNP型晶體管是共陰極，即兩個PN結的N結相連作為基極，另兩個P結分別作為集電極和發射極，如下圖所示；電路符號標識為箭頭朝內的三極管，如下圖所示，箭頭方向表示當晶體管工作在放大工作狀態時電壓降低的方向，即基極電壓比發射極的電壓低，此時晶體管能實現電流放大
