一、普通二極管有色端標識一極為負極；
二、發光二極管長腳為正，短腳為負。如果腳一樣長，發光二極管里面的大點是負極，小的是正極。有的發光二極管帶有一個小平面，靠近小平面的一根引線為負極。
萬用表中：紅筆接“+”，黑筆接“-”；在測發光二極管時，低阻擋測不出來，可用RX10K檔測，兩表筆接觸二極管的兩級。如果電阻較小，黑表筆所接的是正極，電阻較大，黑表筆所接的是負極。發光二極管，若與TTL組件相連使用時，一般需串接一個470R的降壓電阻，以防器件的損壞。
三、晶體二極管
晶體二極管由一個PN結，兩條電極引線和管殼構成。在PN結的兩側用導線引出加以封裝，就是晶體二極管。晶體二極管的字母符號為V。PN結的導通方向是從P型半導體到N型半導體，即P到N導通（P為正極，N為負極） 。PN結正向?qū)?，反向截至，具有單相?dǎo)電的特性。

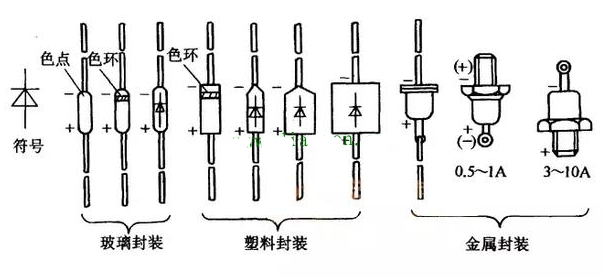

二極管封裝及其方向如下圖示：
印制板中通過PCB板上絲印來判別二極管方向的方法總結如下：
通常情況下：
1、有缺口的一端為負極；
2、有橫杠的一端為負極；
3、有白色雙杠的一端為負極；
4、三角形箭頭方向的一端為負極；
5、插件二極管絲印小圓一端是負極，大圓是正極。
在立式焊接的情況下原件本體在正極圈里
6、插件發光二極管方孔為第一腳為正極。
