一、MOS管的基礎特性
（1）MOS管有柵極G，漏極D，源極S；
（2）PMOS管（類似于PNP），低電平導通，高電平截止；

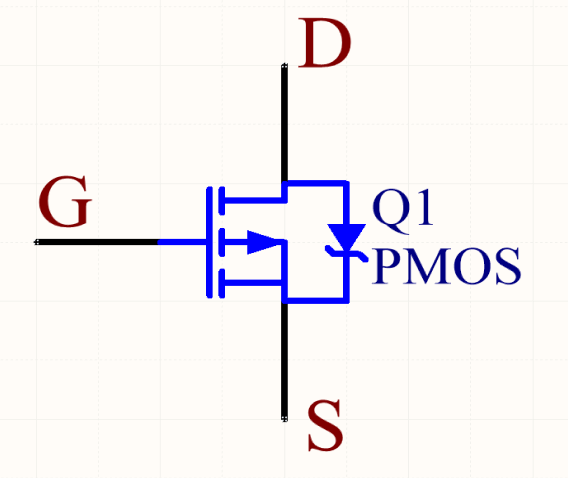

PMOS管
（3）NMOS管（類似于NPN），高電平導通，低電平截止。

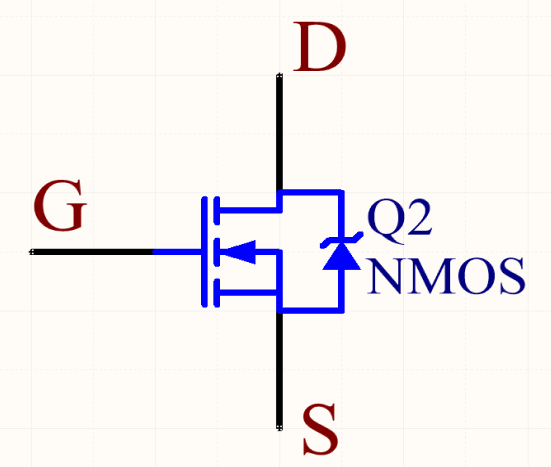

NMOS管
二、MOS管的開關特性應用
1、阻斷VCC端
用于阻斷VCC端，使用PMOS管，且源端S接VCC端。
使用Multisum仿真，效果如下：

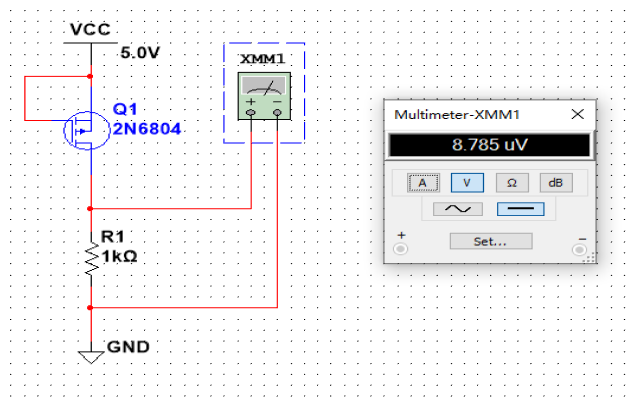

（1）G極接低電平
（2）G極接高電平
2、阻斷GND端
用于阻斷GND端，使用NMOS管，且源端S接GND端。
使用Multisum仿真，效果如下：

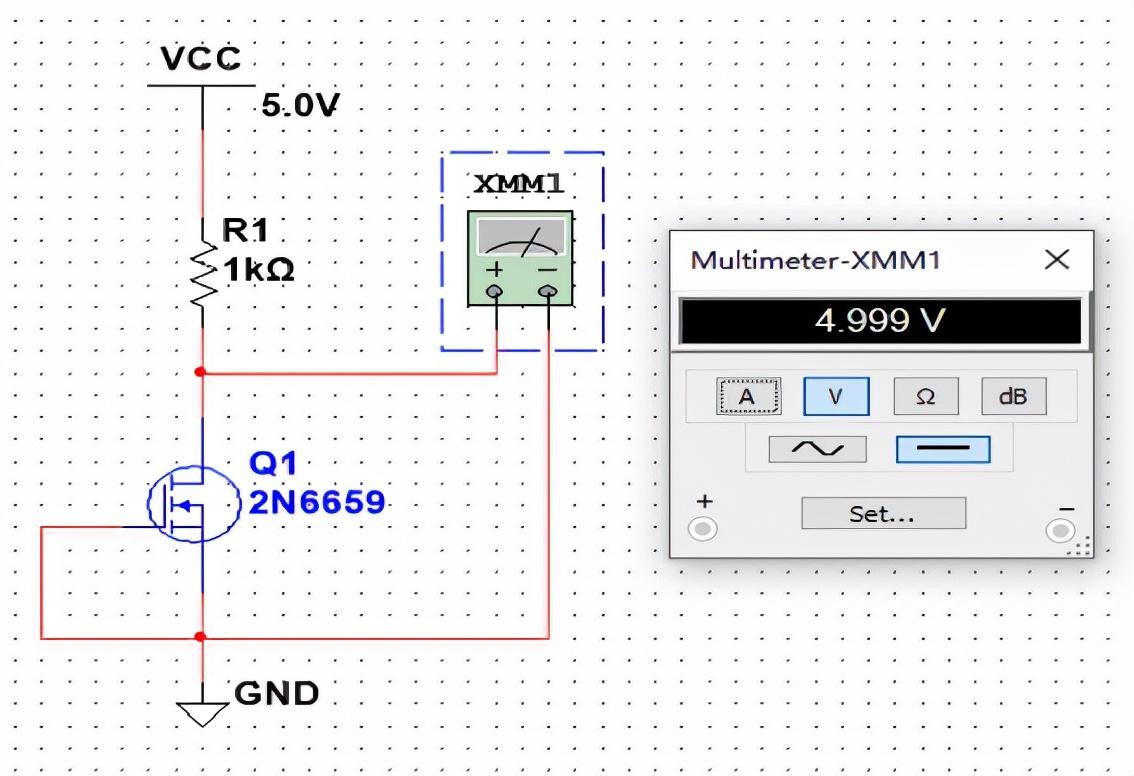

（1）G極接低電平

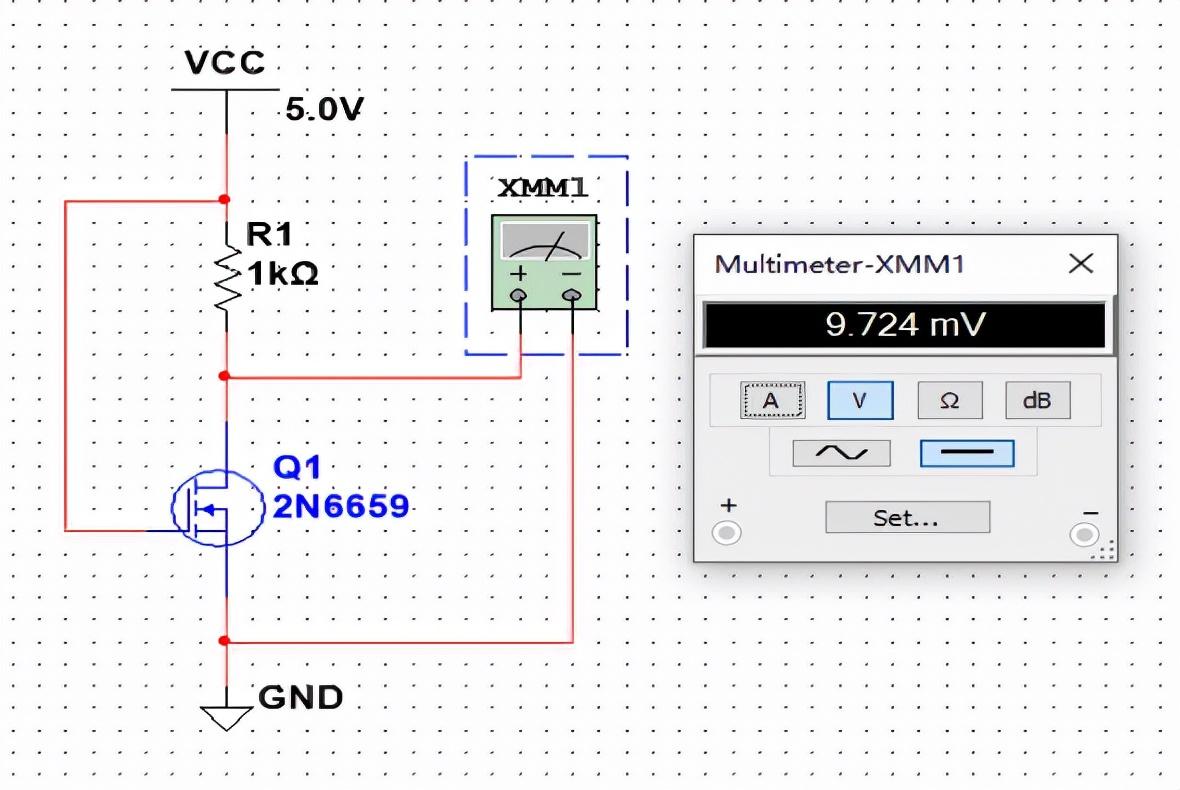

（2）G極接高電平
三、MOS管的實際應用
（1）替換三極管
因MOS管沒有結點電壓，三極管有0.3V的CE極結點電壓，故常用于替換三極管，做信號端控制。
（2）用于低功耗電路的電源輸出控制
在做電池供電類的低功耗產品時，對于主控休眠時，

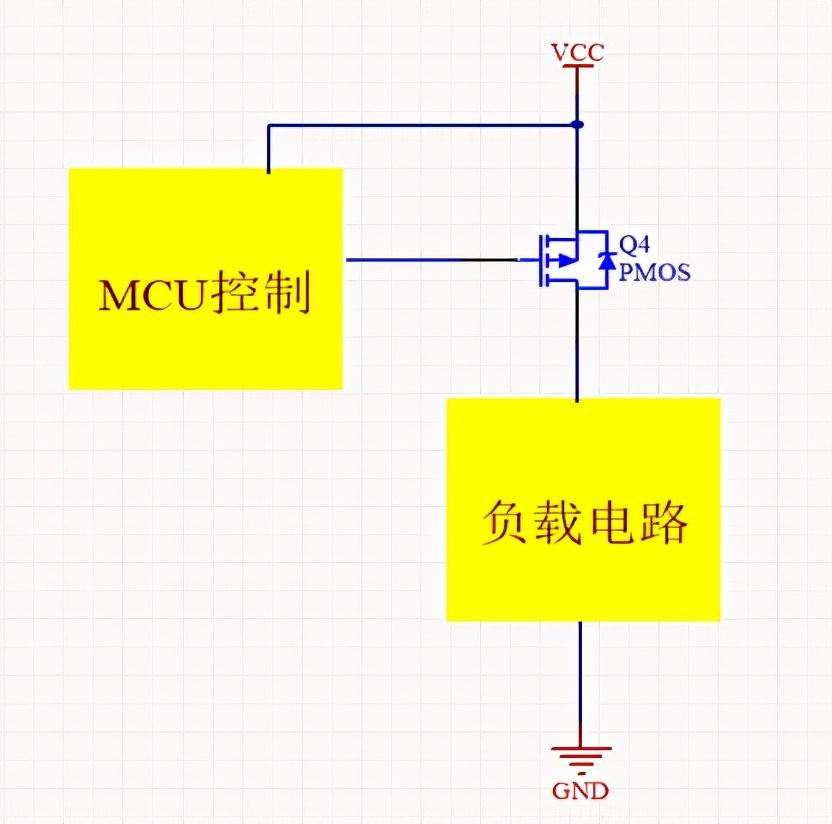

電源控制
需要對不工作的電路部分，進行斷電，來減少電量損耗。
如遙控器不操作時，芯片休眠，且斷開對射頻部分的供電。
（3）用于防反接電路

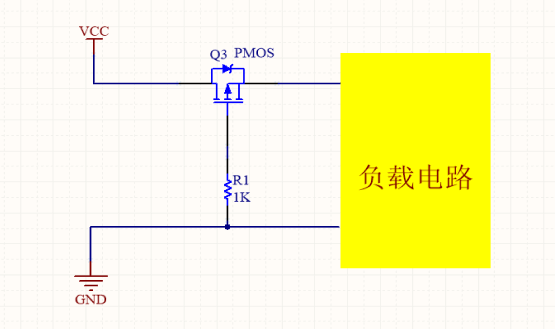

防反接
防止電路中，VCC與GND接反，導致電路燒壞。
（4）用于推挽輸出

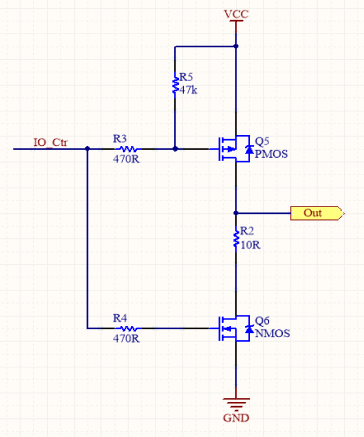

推挽輸出
