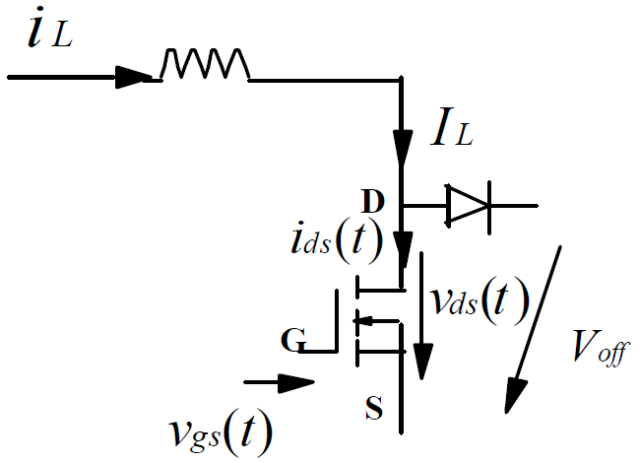

（1）：開通和關斷過程實驗電路

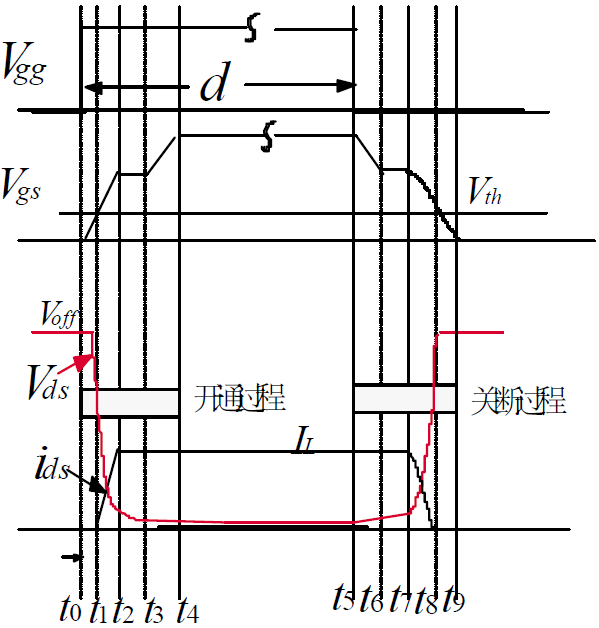

（2）：MOSFET 的電壓和電流波形：
（3）：開關過程原理：
開通過程[ t0 ~ t4 ]：
在 t0 前，MOSFET 工作于截止狀態，t0 時，MOSFET 被驅動開通；
[t0-t1]區間，MOSFET 的GS 電壓經Vgg 對Cgs充電而上升，在t1時刻，到達維持電壓Vth，MOSFET 開始導電；
[t1-t2]區間，MOSFET 的DS 電流增加，Millier 電容在該區間內因DS 電容的放電而放電，對GS 電容的充電影響不大；
[t2-t3]區間，至t2 時刻，MOSFET 的DS 電壓降至與Vgs 相同的電壓，Millier 電容大大增加，外部驅動電壓對Millier 電容進行充電，GS 電容的電壓不變，Millier 電容上電壓增加，而DS電容上的電壓繼續減小；
[t3-t4]區間，至t3 時刻，MOSFET 的DS 電壓降至飽和導通時的電壓，Millier 電容變小并和GS 電容一起由外部驅動電壓充電，GS 電容的電壓上升，至t4 時刻為止。此時GS 電容電壓已達穩態，DS 電壓也達最小，即穩定的通態壓降。
關斷過程[ t5 ~t9 ]：
在 t5 前，MOSFET 工作于導通狀態， t5 時，MOSFET 被驅動關斷；
[t5-t6]區間，MOSFET 的Cgs 電壓經驅動電路電阻放電而下降，在t6 時刻，MOSFET 的通態電阻微微上升，DS 電壓梢稍增加，但DS 電流不變；
[t6-t7]區間，在t6 時刻，MOSFET 的Millier 電容又變得很大，故GS 電容的電壓不變，放電電流流過Millier 電容，使DS 電壓繼續增加；
[t7-t8]區間，至t7 時刻，MOSFET 的DS 電壓升至與Vgs 相同的電壓，Millier 電容迅速減小，GS 電容開始繼續放電，此時DS 電容上的電壓迅速上升，DS 電流則迅速下降；
[t8-t9]區間，至t8 時刻，GS 電容已放電至Vth，MOSFET 完全關斷；該區間內GS 電容繼續放電直至零。
