電動車充電器種類繁多，電路數不勝數，但都離不開兩個主要部分：
1.電源部分--電源部分一般由開關電源構成。
2.充電控制部分--電動車使用的一般是硫酸蓄電池，任何電池都對充電電壓以及充電電流敏感，所以需要充電控制。
電動車充電器電路圖

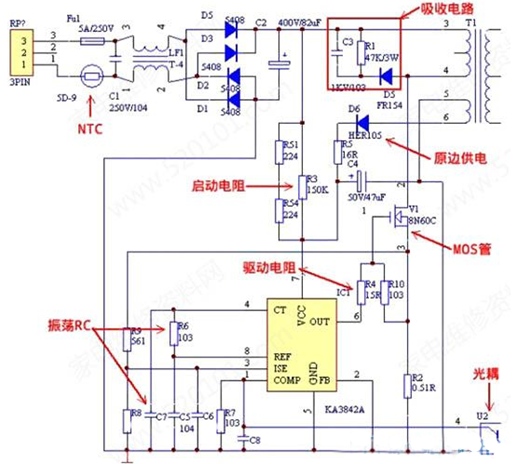

下文電路圖是一個36V，14AH電池的充電器電路圖

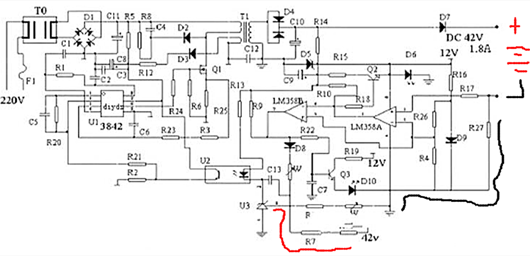

電動車充電器電路圖二
以3842驅動場效應管的單管開關電源，配合358雙運放來實現三階段充電方式。

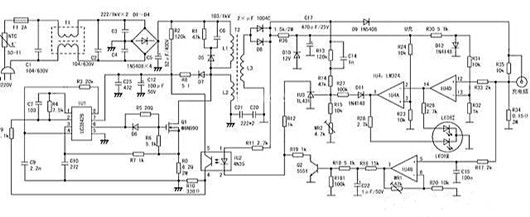

電動車充電器電路圖三（原邊電路圖）

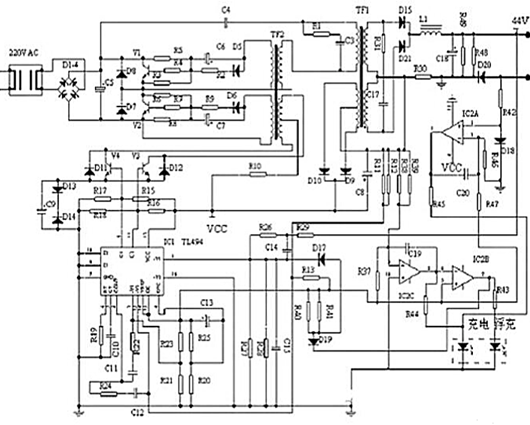

電動車充電器電路圖四
充電器的控制芯片一般是以TL494為核心，推動2只13007高壓三極管。配合324( 4運算放大器 )，實現三階段充電。
