邏輯門又稱“數字邏輯電路基本單元”。執行“或”、“與”、“非”、“或非”、“與非”等邏輯運算的電路。任何復雜的邏輯電路都可由這些邏輯門組成。
邏輯門符號
與或非：
與門 AND
或門 OR
非門 NOT

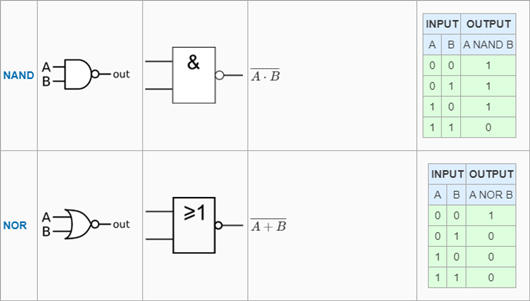

與非、或非：
與非門 NAND
或非門 NOR
異或同或：
異或門 XOR
同或門 XNOR
邏輯門電路
與門電路
能實現與邏輯功能的電路稱為與門電路。圖是具有2個輸入端的二極管與門電路。
或門電路
能實現或邏輯關系的電路稱為或門電路。圖所示為具有2個輸入端的二極管或門電路。
非門電路

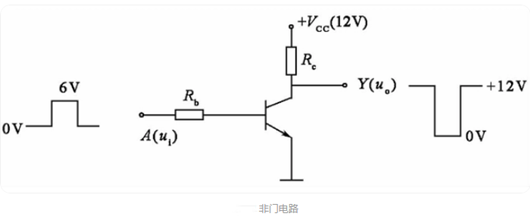

圖為最簡單的非門電路。不難看出，它的輸出信號與輸入信號存在“反相”關系，即輸入低電平，輸出為高電平；輸入高電平，輸出為低電平。
與非門電路

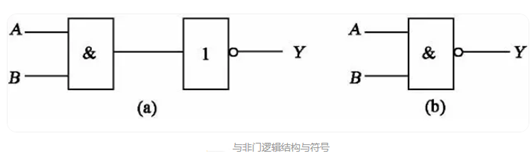

將一個與門和一個非門連接起來，就構成了一個與非門，如圖所示。
或非門電路

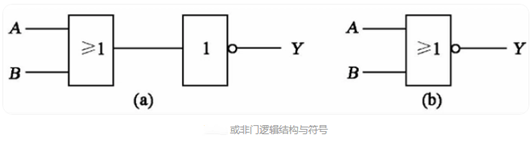

在或門后面接一個非門，就構成或非門。

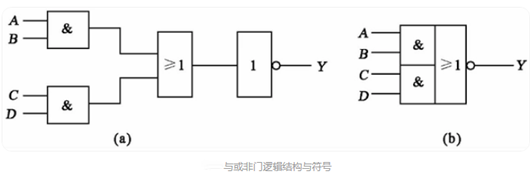

與或非門電路
與或非門是由多個基本門組合在一起所構成的復合邏輯門，一般由2個或多個與門和一個或門，再和一個非門串聯而成。
