llc電路、工作原理

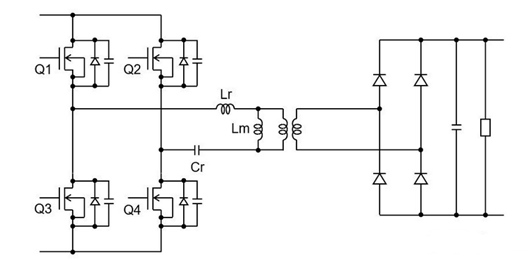

下圖是半橋LLC的拓?fù)浣Y(jié)構，是由2個電感和1個電容構成的諧振電路，故稱之為LLC。其拓?fù)浣Y(jié)構根據MOS管的配列可以分為半橋或全橋類型。

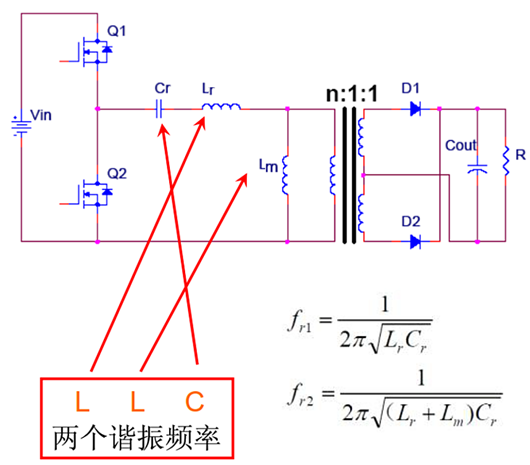

需要注意的是，圖中的變壓器是理想變壓器，只起到匝比轉換電壓的作用。勵磁電感Lm是變壓器的原邊線圈電感，在空載時參與諧振，由諧振頻率fr2的表達式來體現；在帶載時Lm兩端電壓被鉗位，不參與諧振，由諧振頻率fr1的表達式來體現。

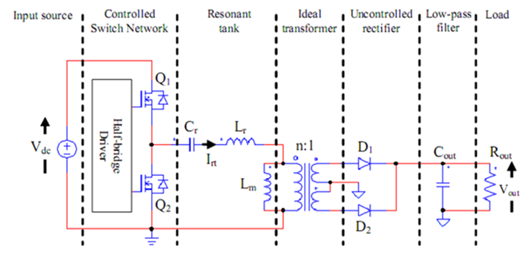

兩個電感分別為變壓器一次側漏感(Lr)和勵磁電感(Lm)，電容為變壓器一次側諧振電容(Cr)。這些元件構成了一個諧振回路，其中輸入電感和輸出電感分別與諧振電容串聯連接。
LLC電路的工作原理是通過控制諧振頻率來實現電力轉換。LLC電路通過諧振能夠?qū)崿F(xiàn)MOS管的軟開(soft switching)，減少開關損耗。另外MOS管的通態損耗也很低，換言之產生的焦耳熱也少，這樣就可以不額外使用散熱片進行散熱。因?yàn)檫@些優點，LLC電路被廣泛使用在DC/DC Converter中。
與傳統PWM（脈寬調節）變換器不同，LLC是一種通過控制開關頻率（頻率調節）來實現輸出電壓恒定的諧振電路。優點是：實現原邊兩個主MOS開關的零電壓開通(ZVS)和副邊整流二極管的零電流關斷(ZCS)，通過軟開關技術，可以降低電源的開關損耗，提高功率變換器的效率和功率密度。LLC可分為半橋和全橋兩種架構，半橋適用于100-2000瓦功率段，全橋適用于2000瓦以上功率段。
半橋LLC電路
全橋半橋LLC
在LLC電路中，輸入電感Lr起到濾波和限流的作用；諧振電容Cr則用于存儲和釋放能量；輸出電感Lm則再次過濾電流。當輸入電壓施加到LLC電路上時，輸入電感會限制電流的變化率，從而保護電源。諧振電容會在諧振頻率時存儲能量，而輸出電感則平滑輸出電流。

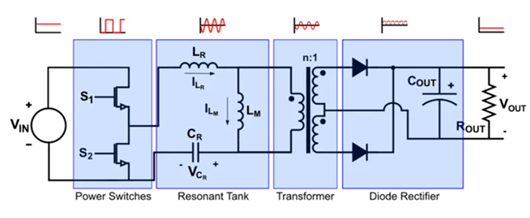

LLC變換器由 4 個模塊組成：電源開關、諧振腔、變壓器和二極管整流器。
MOSFET功率開關首先將輸入的直流電壓轉換為高頻方波；隨后方波進入諧振腔，由諧振腔消除方波的諧波并輸出基頻的正弦波；正弦波再通過高頻變壓器傳輸?shù)阶儞Q器的副邊，并根據應用需求對電壓進行升壓或降壓；最后，二極管整流器將正弦波轉換為穩定的直流輸出。
LLC電路在具有效率高、EMI噪聲低、功率密度高、開關應力小等方面的優勢，是一種高效的電能轉換技術，主要用于直流-直流（DC-DC）變換。
高效能量轉換：LLC電路通過控制開關頻率實現輸出電壓的恒定調節。它在諧振點附近具有高效率，特別適用于高頻和高功率密度設計。
軟開關技術：LLC電路能夠?qū)崿F(xiàn)原邊主開關的零電壓開通（ZVS）和副邊整流二極管的零電流關斷（ZCS）。這種軟開關技術顯著降低了開關損耗，提高了功率變換器的效率和功率密度。
