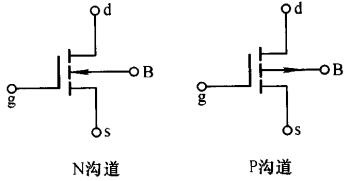

首先討論電流的參考方向，從結論直觀來看電流的參考方向定義為箭頭的方向(即對于兩種管子，電流的正方向都是從D到S)。

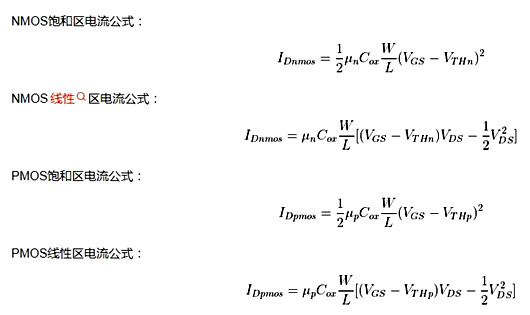

那么為什么兩者的電流公式會有一個負號呢？(拉扎維式2.15和拉扎維式2.16)
對于NMOS，其溝道中的載流子為電子；對于PMOS，其溝道的載流子為空穴，這就造成了二者電流方向的必然不同。
雖然這個載流子的遷移率是影響電流大小的關鍵數據，它的值是不帶有方向的(遷移率是恒正的)，負號的產生與他無關。
首先觀察NMOS表達式，可以發現IDnmos參考方向與表達式中VGS、VDS、VTHn的參考方向是相同的，即表達式算出來的值即為NMOS在參考方向上的電流大小。
而對于PMOS的表達式來說，盡管它的VDS、VGS、VTHp在正常情況下值是負的，如果載流子相同，IDpmos的參考方向必然是與他們一致的。但是由于載流子不同，才導致了IDpmos的表達式中存在負號。
同樣的，如果PMOS表達式中使用的是VDS、VGS以及正值的VTHp，則對應IDpmos的參考方向為從S流向D的方向。
如何對NMOS和PMOS的工作區域進行判斷呢？
這個問題有兩種方法：

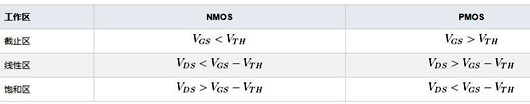

方法一，就是分別進行討論，注意PMOS中的值都是負數：

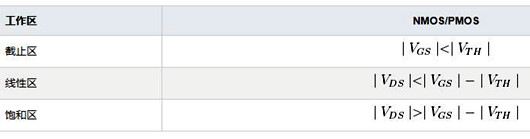

方法二，利用絕對值進行判斷：
