MOS管-硬件電路應用
負極開關(N-MOS)：設備控制
LED燈控制電路

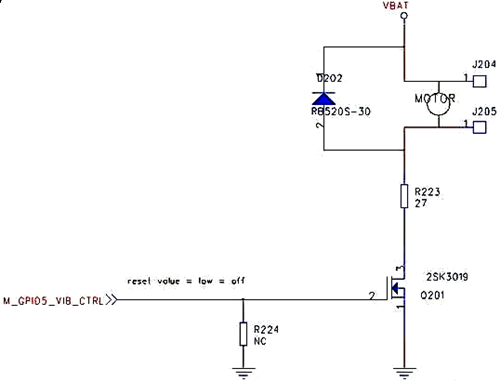

馬達控制電路
N-MOS廣泛應用于設備通斷的控制。例如上圖的LED燈控制和電動馬達的控制。GPIO口拉高，MOS管就導通，LED燈亮、馬達轉動。GPIO拉低，MOS管就關閉，LED燈滅，馬達就停止轉動。
在普通的低電壓數字電路上，這種控制方式對MOS管本身沒有什么特定高要求，隨便抓一個N-MOS也可以用。NPN的三極管也可以用。
正極開關(P-MOS)：電源控制
P-MOS通常用作電源的開關，控制設備的電源打開或者關閉。

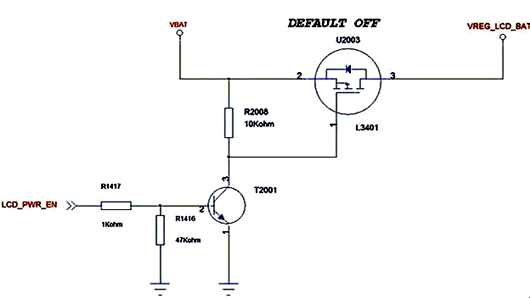

如上圖，默認狀態下LCD_PWR_EN是被拉低的，T2001關斷，P-MOS的控制端(U2003的pin1，G極)是高電平，VGS=0，此時P-MOS關斷，電壓沒有輸出到右邊。
如果GPIO被拉高，T2001導通，MOS管G極被拉低，VGS=VBAT，超過了打開電壓，此時P-MOS被打開，電壓有輸出到右側。

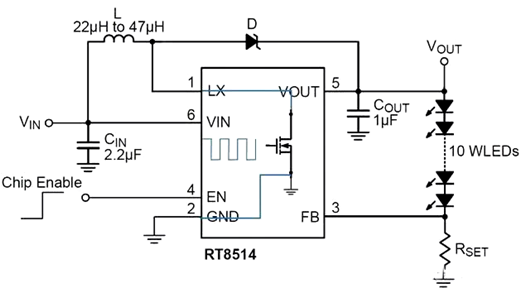

升壓開關(N-MOS)：
升壓芯片內部其實就是個N-MOS，跟N-MOS的開關性質是一樣的。
PWM波控制升壓芯片N-MOS的通斷。PWM為高的時候，MOS打開，電感蓄流，PWM為低的時候，MOS關閉，帶你干向二極管和Vout端釋放電流。
信號反向(N-MOS)
N-MOS經常用于把控制信號反向。

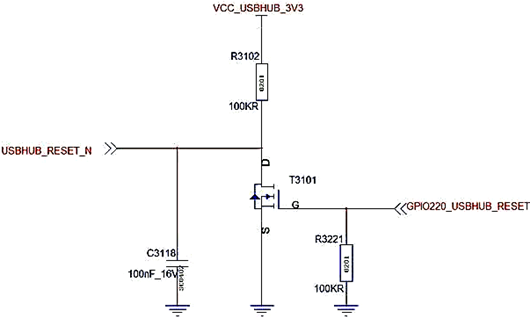

如上圖，GPIO220控制USBHUB的Reset。Reset腳是低有效，而GPIO一般設計成默認是低電平，拉高有效。因此通過一個MOS管來把控制信號反向。
GPIO拉低，MOS不通，RESET腳被上拉到3.3V。GPIO拉高，MOS導通，RESET腳被接到地上，RESET就生效了。
充電控制(P-MOS)
充電P-MOS芯片
充電電路是智能硬件系統中，少量的MOS管工作在放大區的電路之一。通過控制GDRV腳(P-MOS Gate腳)的電壓，控制充電電流的大小。
例如在恒流充電的時候，把電流控制在1A，在恒壓充電的時候，隨著電池電壓上升逐漸減小充電電流。(不過這個應用場景，一般不需要硬件工程師自己去計算，控制邏輯都是在主芯片中設計好了的)
VGS vs ID
VGS和MOS通過的電流的關系圖：充電IC通過控制VGS來控制充電電流。
