MOS管畫法詳解
MOS管我們?cè)谠O(shè)計電路中常用的一種無源器件。在原理圖和PCB以及實物PCB中如何辨別各種MOS管？作為應用好的先決條件，必須認對管子，了解MOS管畫法。

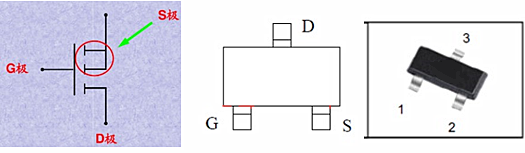

1. MOS管的GSD三極在原理圖和PCB上怎么判定：
G極—柵極，原理圖上不用說比較好認；PCB 封裝上左下角為G極；
S極—源極，P溝和N溝，原理圖上均是在交匯處；PCB 封裝上右下角為S極；
D極—漏極，P溝和N溝，原理圖單獨引線的；PCB 封裝上單獨一個的為D極。

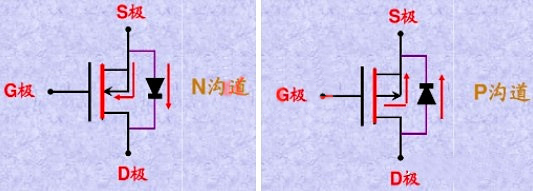

2. N溝道、P溝道和寄生二極管的指向：
箭頭指向G極的是N溝道；
箭頭背向G極的是P溝道；
寄生二極管方向均是與箭頭方向一致的；
3.萬用表判別NMOS、PMOS：
借助寄生二極管來判定：
將萬用表調到二極管檔，紅表筆接S，黑表筆接D，如果有數值顯示反過來無數值，則說明是NMOS管；總體情況相反的話，則是PMOS管。
4.MOS管做開關時電流方向

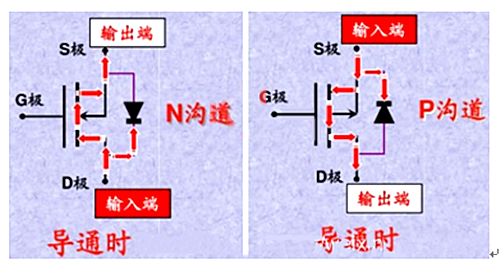

如圖中紅線箭頭所示電流流向，導通條件是：|Ugs|>|Ugs(th)|
PMOS管一般用在電源正向控制上，NMOS管一般用在對地連接上；其中寄生二極管本身是阻礙電流流動的，只有管子打開后電流才能流過。
5. 電路符號的畫法：
6. MOS管的重要參數：
①封裝 表貼、插裝；--大小 散熱 功率；
②類型（NMOS、PMOS） --使用場合；
③耐壓Vds（器件在斷開狀態下漏極和源極所能承受的最大的電壓）
④飽和電流Id
⑤導通阻抗Rds
⑥柵極閾值電壓Vgs(th)
