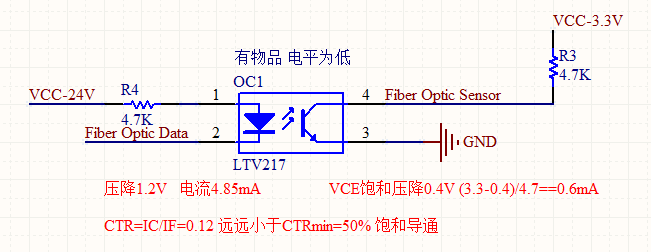

最近一個產品需要用到光耦，一直知道這個東西是啥，還真沒用過，以這個產品為例，開關信號測量。左側原邊輸入為一個光纖傳感器，檢測物品有無。傳感器檢測到物品，光耦導通，右側副邊VCE導通壓降為0.4V，ADC監測電壓為0。
光耦實現：“電—光—電”轉換。光耦合器一般由三部分組成： 光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管（ LED），使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電—光—電的轉換，從而起到輸入、輸出、隔離的作用。
這篇文章講解的很詳細 光耦參數的理解，很贊，看了3遍。
光耦的參數的理解
計算方法：
1.開關光耦的參數計算確定好輸入和輸出的電壓后， 就是輸入和輸出負載電阻的計算。
2.首先計算CTR值的在各種影響因素下的下限值， 主要是If、全溫度范圍、離散性、壽命。
3.確定好CTR下限值后，再確定光耦的傳輸速率，根據傳輸速率的要求，確定輸出端的負載電阻。根據輸出端電阻計算輸入端負載電阻。由于廠家手冊給出的曲線一般
都是在IF 較大的情況下的數據， 但在實際設計中考慮到功耗要求， If 值一般較小， 因此需要同原廠技術人員溝通下， 給出一個經驗值來供我們參考計算。再計算后相關參數后， 最好進行相應的實測，驗證自己的計算結果。
