場效應管飽和區、截止區、可變電阻區

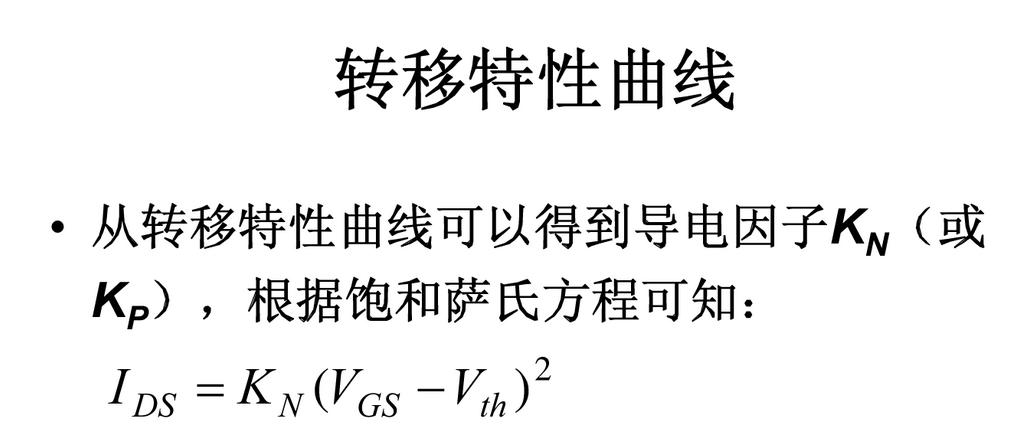

在這里插入圖片描述場管飽和區就是放大區，輸出電流只受控于VGS，只要維持VGS不變，則輸出電流恒定（不考慮熱漂移等影響）。因此可以制作壓控恒流源，或者恒流LED驅動。此時電流與VGS的平方有線性關系。此點一定不要和三極管的飽和區混淆。三極管的飽和區是基極電流增大但是IC電流已經不能再大了，此時進入飽和區。飽和后，三極管的管壓降約為0.3V。也就是說，外界電源能量已經99.9%壓到了負載上了，沒有多余的能量供Ib壓榨了。現象就是Ib再增大，Ic不變了。三極管呈現飽和導通狀態，可以當開關使用。

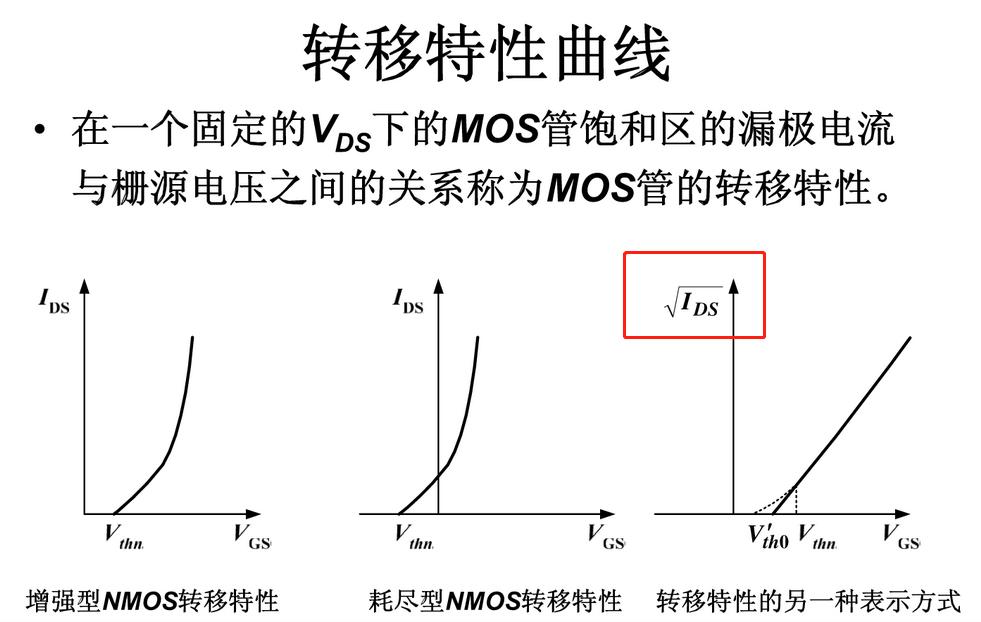

看看下面場效應管的轉移特性曲線，也就是Vgs對應輸出電流的關系曲線。飽和狀態下（放大狀態），理論上根據Vgs可以計算出Ids。

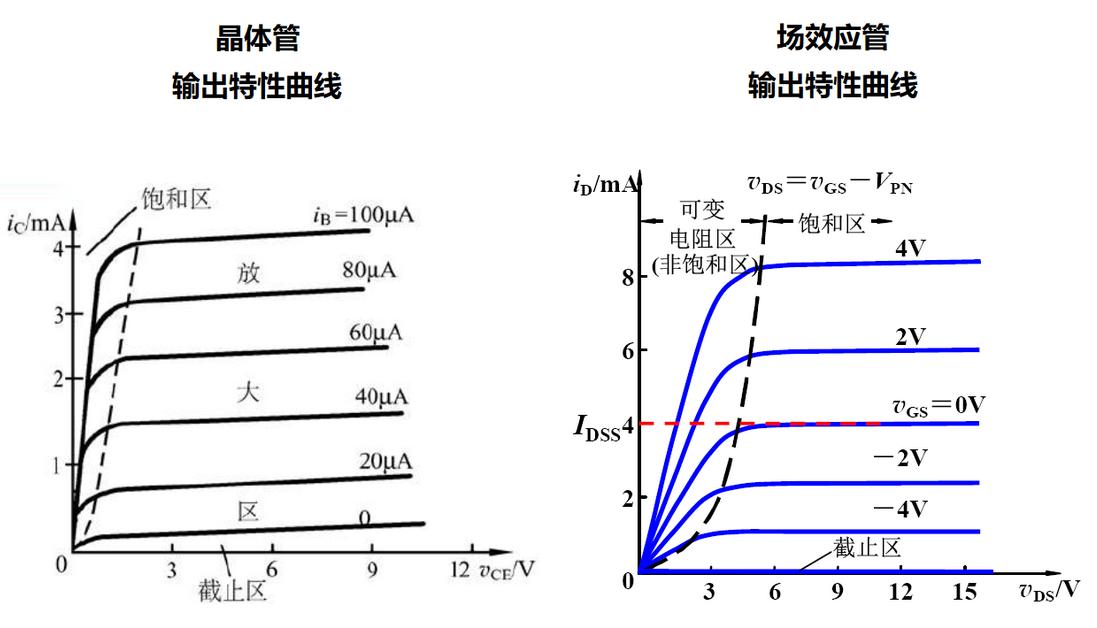

在這里插入圖片描述在這里插入圖片描述那什么是可變電阻區？可變電阻區就是設定Vgs不變時，改變電源輸入電壓，Ids也隨之線性改變，并且Uds/Ids=R，R不變。此時場效應管看起來貌似一個電阻。那既然R不變，為什么又叫可變電阻區？因?yàn)镽不變是以Vgs不變?yōu)榍疤釛l件的，當改變Vgs時，R就變化了。Vgs越大，斜率越大，也就是電阻越小。因此，可以使用這個特性來制作電子負載。只要保證Vgs不變，那么對外的一個阻值就不變，接上待測試的電源就可以了。此時也可以程控改變Vgs，也就是改變電阻值，可以測出電源帶負載的動態性能。

可變電阻區實現條件有兩個：Vgs>Vth，Vds<Vgs-Vth。此時Vgs已經與Ids脫鉤了，不滿足平方線性關系了。在保持電源電壓不變情況下，增大Vgs，Ids不再增大。類似于三極管的飽和了。不同的是三極管飽和表現的是Vce為0.3V。場管表現的是對外的電阻不變了（Vgs恒定時）。

截止區不用多說了，Vgs<Vth，場管呈現關閉狀態，無電流通過（不考慮漂移）。
