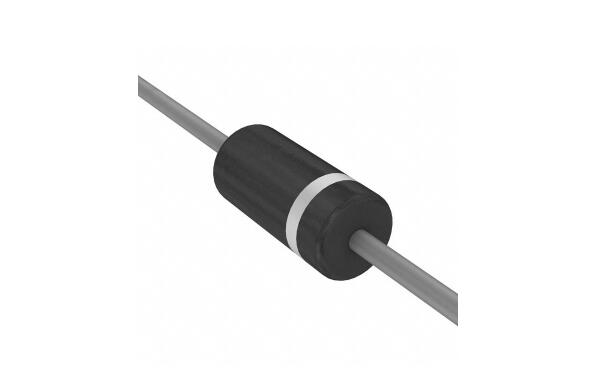

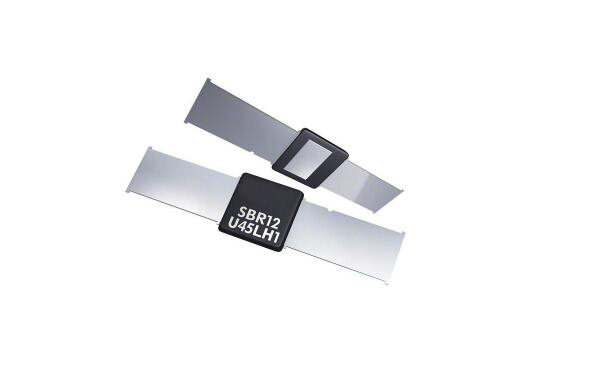

幾乎在所有的電子電路中，都要用到半導體二極管，它在許多的電路中起著重要的作用，它是誕生最早的半導體器件之一，其應用也非常廣泛。大家又對高壓整流二極管了解多少呢？高壓整流二極管系列產品是由多個微型單元PN結芯片摻雜特殊金屬采用獨有工藝及嵌入式散熱專利技術組合構成的高壓整流器件，實現耐高電壓和大電流的層狀單元結構。高壓整流二極管的主要參數包括哪些？如何檢測高壓整流二極管的好壞？
高壓整流二極管的主要參數：
1.最大平均整流電流 IF：指二極管長期工作時允許通過的最大正向平均電流。該電流由 PN 結的結面積和散熱條件決定。使用時應注意通過二極管的平均電流不能大于此值，并要滿足散熱條件。例如 1N4000 系列二極管的 IF 為 1A。
2.最高反向工作電壓 VR：指二極管兩端允許施加的最大反向電壓。若大于此值，則反向電流(IR)劇增，二極管的單向?qū)щ娦员黄茐模瑥亩鸱聪驌舸ＭǔＨ》聪驌舸╇妷?VB)的一半作為(VR)。例如 1N4001 的 VR 為 50V，1N4002-1n4006 分別為 100V、200V、400V、600V 和 800V，1N4007 的 VR 為 1000V
3.最大反向電流 IR：它是二極管在最高反向工作電壓下允許流過的反向電流，此參數反映了二極管單向?qū)щ娦阅艿暮脡摹Ｒ虼诉@個電流值越小，表明二極管質量越好。
4.擊穿電壓 VB：指二極管反向伏安特性曲線急劇彎曲點的電壓值。反向?yàn)檐浱匦詴r(shí)，則指給定反向漏電流條件下的電壓值。
5.最高工作頻率 fm：它是二極管在正常情況下的最高工作頻率。主要由 PN 結的結電容及擴散電容決定，若工作頻率超過 fm，則二極管的單向?qū)щ娦阅軐⒉荒芎芎玫伢w現。例如 1N4000 系列二極管的 fm 為 6.3kHz。另有快恢復二極管用于頻率較高的交流電的整流，如開關電源中。
反向恢復時間 trr：指在規定的負載、正向電流及最大反向瞬態電壓下的反向恢復時間。
7.零偏壓電容 CO：指二極管兩端電壓為零時，擴散電容及結電容的容量之和。值得注意的是，由于制造工藝的限制，即使同一型號的二極管其參數的離散性也很大。手冊中給出的參數往往是一個范圍，若測試條件改變，則相應的參數也會發生變化，例如在 25°C 時測得 1N5200 系列硅塑封整流二極管的 IR 小于 10uA，而在 100°C 時 IR 則變?yōu)樾∮?500uA。
用萬用表檢測高壓整流二極管的好壞方法如下：
1、向用二極管檔或高阻檔(10k)測量應該導通或能測電阻反向高壓整流二極管串聯電阻接整流二極管允許耐受高電壓用萬用表測量電阻電壓(即二極管否反向電流)向能導通反向通反向漏電或擊穿。
2、整流二極管是一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。通常它包含一個PN結，有正極和負極兩個端子。二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。
正向用二極管檔或高阻檔(10k以上)測量，正常的應該導通或能測出電阻，反向可以把高壓整流二極管串聯電阻后接整流二極管允許耐受的高電壓，用萬用表測量電阻上有無電壓(即二極管是否有反向電流)，正向能導通反向不通的就是好的，反向有漏電或被擊穿的就是不好的。
通過以上的內容，大家已經對高壓整流二極管有了一定的了解，當性能變差時可能會引起加熱慢或燒保險的故障。雙向保護二極管只是一個過壓保護器件，當某種原因引起加在磁控管上的電壓過高時，此保護二極管擊穿短路，等于變壓器輸出短路，初級電流大增，燒斷輸入保險，達到保護的目的。
