在講3.7vled燈電路圖之前我們先了解一下LED的發光機理。LED的PN結的端電壓構成一定勢壘，當加正向偏置電壓時勢壘下降，P區和N區的多數載流子向?qū)Ψ綌U散。由于電子遷移率比空穴遷移率大得多，所以會出現大量電子向P區擴散，構成對P區少數載流子的注入。這些電子與價帶上的空穴復合，復合時得到的能量以光能的形式釋放出去。這就是PN結發光的原理。
3.7vled燈調光電路圖大全(一)
高亮度白色發光二極管(LED)是現在熱門照明光源，因為這種發光器件比其他所有光源都更節能。這里介紹一款自制的LED調光臺燈，它既不用專用IC，也不用單片機，僅用一片普通數字電路和少量分立元件就可以DIY一個用按鍵調光的臺燈
電路：
臺燈的亮度分為弱、中、強三檔，加上“關”共有4種工作狀態。

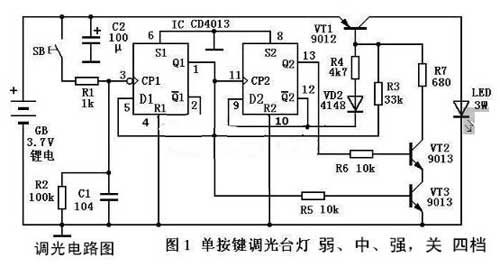

假設手電一開始處在“關”的狀態，那么每次短促地按一下按鍵，臺燈便會按“弱、中、強，關”的順序輪換，下面是它的電路圖(圖1)。
電路用1塊閑置的手機鋰電池供電，整個臺燈安裝在一個小巧的塑料機殼里。由于CMOS電路靜態耗電極少(5μA以下)，所以除轉換工作狀態的按鍵外沒有再設電源開關。電路中的關鍵元件LED采用大功率白色發光二極管。
3.7vled燈調光電路圖大全(二)
做了一個小設備用的是3.7v鋰電池，為了方便使用就趕做了這個充電電路，正好這兩天好像有人找這種電路，發上來僅供參考。。

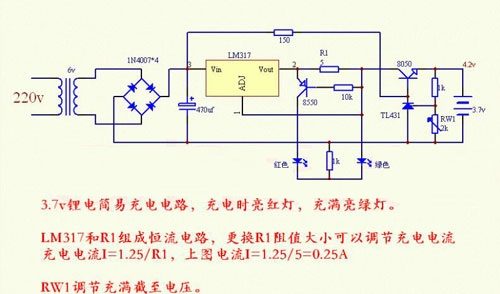

電路圖如下，具備恒流、限壓功能，和簡單的狀態指示功能，都是常有電子元件很方便制作。
3.7vled燈調光電路圖大全(三)

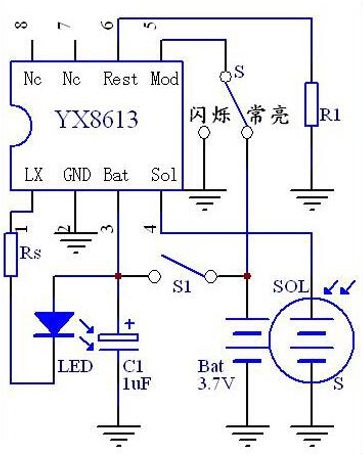

太陽能閃燈芯片，3.7V鋰電池應用LED燈驅動芯片，燈串芯片YX8613
