在特定電路配置下，輸出電壓有時可能會高于輸入電壓。 這將導致反向電流狀況，并可能損壞您的電路。那么，應該如何防止反向電流的損害?

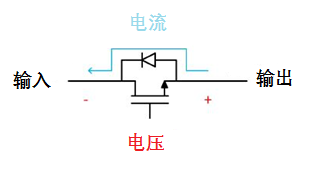

圖1：反向電流
以下有3種常見的方法可以防止反向電流 - 二極管，MOSFET 和 負載開關 。
二極管
二極管提供最簡單且最便宜的反向電流保護方法。 但是，對于典型的二極管，二極管上的正向壓降將Vcc限制在0.6V-0.8V，并增加了系統的功耗。

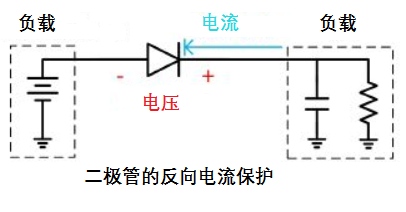

圖2：二極管的反向電流保護
您可以選擇肖特基二極管以減少正向壓降，但它們較昂貴，而且有較多的反向電流泄漏。
MOSFETS ( MOS管 )

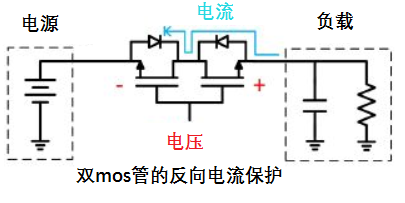

使用如下所示2個MOS管串聯的好方法。在MOS管關閉時，可以阻止從兩個方向上來的電流。 MOS管的壓降低于二極管解決方案，但缺點是這種方法需要更多的空間。
圖3：雙MOS管的反向電流保護
負載開關
與MOS管一樣，負載開關可在關閉時阻止兩個方向上的電流。 它們還減少了占地面積和BOM數量。

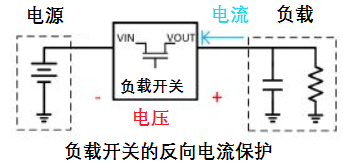

圖4：負載開關的反向電流保護
例如，Texas Instruments 1 的 TPS22963C 負載開關是用于反向電流保護電路。
在通過ON引腳禁用器件并且VOUT被強制為外部電壓后，只有非常少量的電流將從VOUT流向VIN。 這將防止在外部電壓的電源上產生任何額外的電流負載。

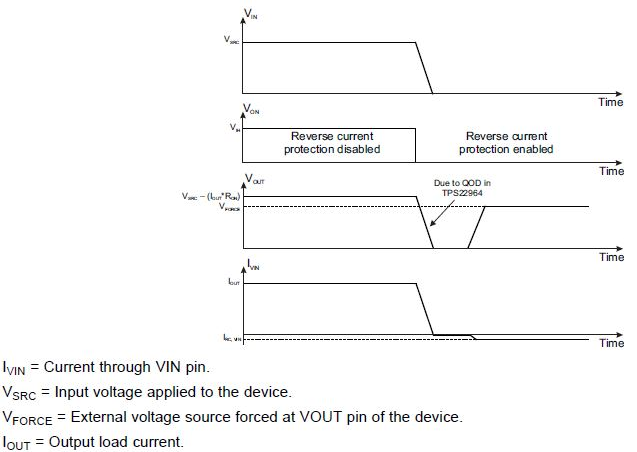

圖5：TPS22963C 負載開關用于反向電流保護電路
