放大電路的噪聲性能受到輸入電阻和反饋電阻 Johnson 噪聲（熱噪聲）的影響。大多數人似乎都知道電阻會帶來噪聲，但對于電阻產生噪聲的細節卻是一頭霧水。在討論運放的噪聲前，我們先做個小小的復習：

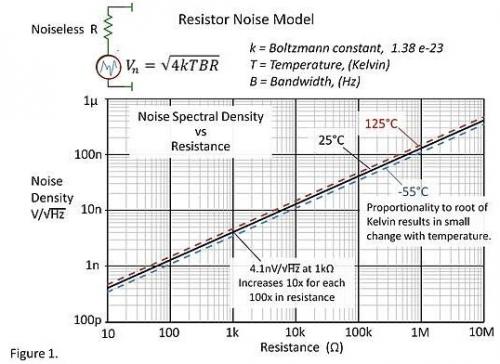

電阻的戴維寧噪聲模型由噪聲電壓源和純電阻構成，如圖 1 所示。
噪聲電壓大小與電阻阻值，帶寬和溫度（開爾文）的平方根成比例關系。我們通常會量化其每 1Hz 帶寬內的噪聲，也就是其頻譜密度。電阻噪聲在理論上是一種“白噪聲”，即噪聲大小在帶寬內是均等的，在每個相同帶寬內的噪聲都是相同的。

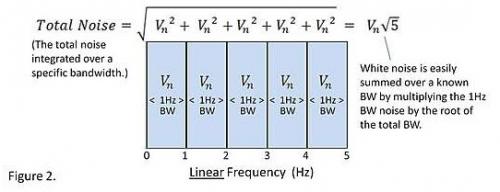

總噪聲等于每個噪聲的平方和再開平方。我們常常提到的頻譜密度的單位是 V/。對于 1Hz 帶寬，這個數值就等于噪聲大小。對于白噪聲，頻譜密度與帶寬開方后的數值相乘，可以計算出帶寬內總白噪聲的大小。為了測量和量化總噪聲，需要限制帶寬。如果不知道截止頻率，就不知道應該積分到多寬的頻帶。
我們都知道頻譜圖是以頻率的對數為 x 軸的伯德圖。在伯德圖上，同樣寬度右側的帶寬比左側要大得多。從總噪聲來看，伯德圖的右側或許比左側更重要。

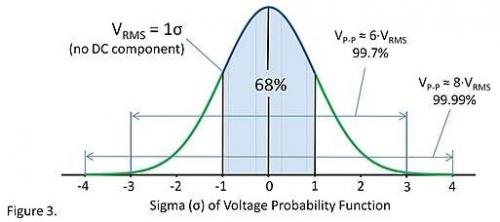

電阻噪聲服從高斯分布，高斯分布是描述振幅分布的概率密度函數。服從高斯分布是因?yàn)殡娮柙肼暿怯纱罅康男〉碾S機事件產生的。中央極限定理解釋了它是如何形成高斯分布的。交流噪聲的均方根電壓幅值等于高斯分布在±1σ范圍內分布的振幅。
對于均方根電壓為 1V 的噪聲，瞬時電壓在±1V 范圍內的概率為 68%(±1σ)。人們常常認為白噪聲和高斯分布之間有某種關聯，事實上它們沒有關聯。比如，濾波電阻的噪聲，不是白噪聲但仍然服從高斯分布。二進制噪聲不服從高斯分布，但卻是白噪聲。電阻噪聲既是白噪聲也同時服從高斯分布。
純理論研究者會認為高斯噪聲并沒有定義峰峰值，而它是無窮的。這是對的，高斯分布曲線兩側是無限伸展的，因此任何電壓峰值都是有可能的。實際中，很少有電壓尖峰超過±3 倍的均方根電壓值。許多人用 6 倍的均方根電壓值來近似峰峰值的大小。為了留有足夠的裕度，甚至可以用 8 倍的均方根電壓值來近似峰峰值的大小。
一個有趣的問題是，兩個電阻串聯的噪聲之和等于這兩個電阻和的噪聲。相似的，兩個電阻并聯的噪聲之和等于這兩個電阻并聯后電阻的噪聲。如果不是這樣，那么在串聯或者并聯電阻時就會出問題。還好它確實是這樣的。
一個高阻值電阻不會因?yàn)樽陨碓肼曤妷憾a(chǎn)生電弧和火花。電阻的寄生電容并聯在電阻兩端，將限制其帶寬和端電壓。相似的，你可以想象絕緣體上產生的高噪聲電壓也會被其寄生電容和周?chē)膶?dǎo)體分流。
