三極管做開關電路是很常見的一種電路，基本上所有電子設備都有對其電路的應用，那么在做開關電路時，三極管限流電阻該如何選擇呢？這個問題沒有理清楚，可能將會使你的電路設計存在漏洞。

下面我將以項目中實際應用，來理解這些問題；

三極管在做開關電路時候，必須使得三極管處于飽和狀態，當處于飽和狀態時，β*Ib>Ic；

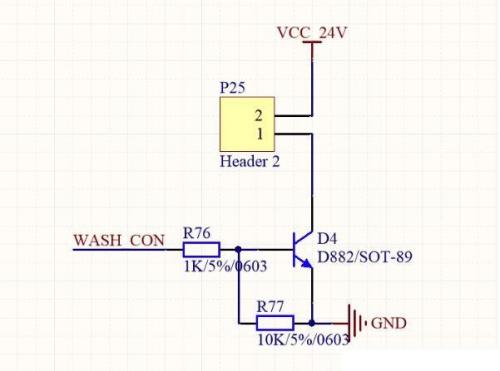

下面來驗證以上電路是否處于飽和狀態，上圖是一個利用三極管 D882 搭建的電磁閥開關電路，P25 是一個 24V 驅動的電磁閥 ，此電磁閥驅動功率為 9W，由此可知當三極管做開關電路時，集電極所需電流 Ic=9/24=0.375A，由于 D882 為 SI 管，BE 壓降為 0.7V，則當三極管導通時，IB=(3.3-0.7)/1000=2.6mA，我們所購的 D882 放大倍數為 160-320；則三極管導通時，Ib*β（min）=2.6*160=416mA,由于三極管集電極所需的電流只要 375Ma，滿足β*Ib>Ic，所以此電路在做開關電路的時候，滿足三極管所需要的飽和狀態，但是β*Ib 只是略大于 Ic，沒有遠遠大于 Ic，說明此三極管只是達到淺度飽和狀態；所以一般為了電路的穩定性考慮，Ib*β（min）最好大于 2Ic，所以此處 R76=（3.3-0.7）/（2IC/160）=554 歐，所以當 R76 取值最好小于 556 歐姆；但是考慮到單片機一般 IO 口拉電流在 8MA 左右，所以限流電阻也不能太小，不然單片機 IO 口驅動能力也不夠。
