1.繼電器驅動電路作用

繼電器是具有隔離功能的自動開關元件，當輸入回路中激勵量的變化達到規定值時，能使輸出回路中的被控電量發生預定階躍變化的自動電路控制器件。它具有能反應外界某種激勵量（電或非電）的感應機構、對被控電路實現"通"、"斷"控制的執行機構，以及能對激勵量的大小完成比較、判斷和轉換功能的中間比較機構。繼電器廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及和航天技術等領域，起控制、保護、調節和傳遞信息的作用。

繼電器一般都有能反映一定輸入變量（如電流、電壓、功率、阻抗、頻率、溫度、壓力、速度、光等）的感應機構（輸入部分）；有能對被控電路實現"通"、"斷"控制的執行機構（輸出部分）；在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構（驅動部分）。

而作為控制元件，繼電器有如下幾種作用：

（1）擴大控制范圍：例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

（2）放大：例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路

（3）綜合信號：例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

（4）自動、遙控、監測：例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

2.繼電器驅動電路圖

3.繼電器驅動電路原理

電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。

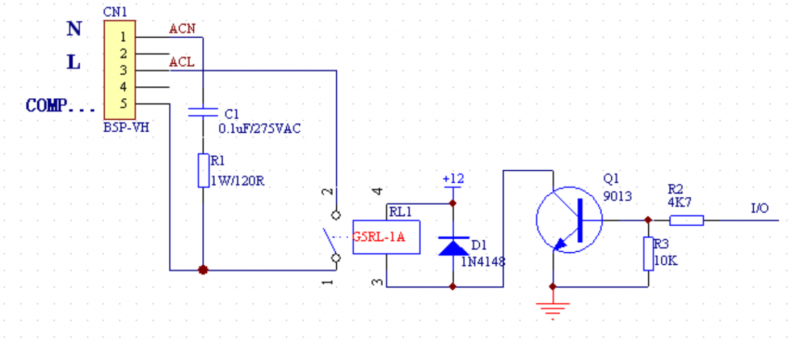

當輸入高電平時，晶體管T1飽和導通，繼電器線圈通電，觸點吸合。

當輸入低電平時，晶體管T1截止，繼電器線圈斷電，觸點斷開。

晶體管T1為控制開關。電阻R1主要起限流作用，降低晶體管T1功耗。電阻R2使晶體管T1可靠截止。二極管D1反向續流，為三極管由導通轉向關斷時為繼電器線圈中的提供泄放通路，并將其電壓箝位在+12V上。

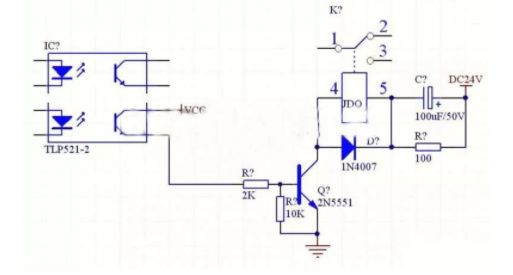

繼電器串聯 RC 電路：這種形式主要應用于繼電器的額定工作電壓低于電源電壓的電路中。當電路閉合時，繼電器線圈由于自感現象會產生電動勢阻礙線圈中電流的增大，從而延長了吸合時間，串聯上 RC 電路后則可以縮短吸合時間。原理是電路閉合的瞬間，電容 C 兩端電壓不能突變可視為短路，這樣就將比繼電器線圈額定工作電壓高的電源電壓加到線圈上， 從而加快了線圈中電流增大的速度，使繼電器迅速吸合。電源穩定之后電容 C 不起作用，電阻 R 起限流作用。
