蜂鳴器是電聲器材的一種，常常經過動態用于報警、提示、警示等場合。蜂鳴器與喇叭在用法上也有類似的本質，一般作業電流比照大，電路上的TTL點評底子上驅動不了蜂鳴器，需求添加一個電流拓寬的電路才干夠，即此一個管腳很難驅動蜂鳴器宣告動態，所以添加了一個三極管來添加經過蜂鳴器的電流。
1.蜂鳴器報警電路

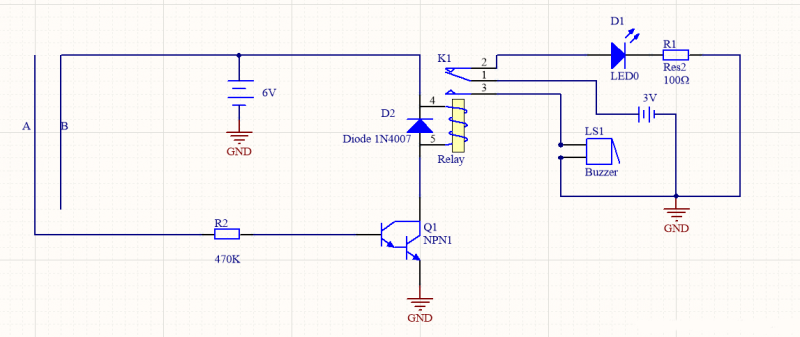

蜂鳴器報警電路
繼電器為弱電控制強電器件，因此整體為弱電控制強電電路。左端為弱電部分，右端為強電部分。（這里只是模擬弱電控制強電功能，舉個例子而已。雖然左邊為6V電壓，右端為3V電壓）。正常時，繼電器1、2腳吸合，右端電路電流由3V電壓通過發光二極管LED0，R1流向電壓負極。此時發光二極管發光。當AB端被物體導通時，繼電器1、3腳導通，3V電壓產生的電流通過蜂鳴器流向地端，蜂鳴器響。
先看左邊電路：當有物體碰觸AB點時，AB點導通，電流通過AB點流向Q1，Q1為兩個NPN三極管組成的達林頓組態。（這種連接方式可以放大電流，相當?shù)诙€(gè)三極管的發射極電流倍乘了第一個三極管的β倍。一般用于繼電器的可控制端。Q1可以看成一個三極管，只是輸出電流更大了）。
此時，Q1的基極電壓上升，達林頓組態的三極管導通，電流通過6V的電源、繼電器、Q1流向地。繼電器Relay的4腳和5腳產生電壓，控制繼電器的1、2腳斷開，1、3腳導通。
D2為二極管反向接入起到穩定兩端電壓、保護繼電器的作用。
右端電路很簡單：正常時，繼電器1、2腳吸合，右端電路電流由3V電壓通過發光二極管LED0，R1流向電壓負極。此時發光二極管發光。當AB端被物體導通時，繼電器1、3腳導通，3V電壓產生的電流通過蜂鳴器流向地端，蜂鳴器響。
2.蜂鳴器報警電路原理
如圖所示，BP引腳接單片機，當溫度或濕度高于設置的報警值時，單片機給一個低電平到三極管S9012的基極，三級管導通，蜂鳴器報警。
蜂鳴器是一種一體化結構的電子音響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等中作發聲器件。蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。蜂鳴器在電路中用字母“H”或“HA”（舊標準用“FM”、“LB”、“JD”等）表示。
蜂鳴器分為有源和無源蜂鳴器，我們這里接的是有源蜂鳴器，有源蜂鳴器直接接上額定電源(新的蜂鳴器在標簽上都有注明)就可連續發聲;而無源蜂鳴器則和電磁揚聲器一樣，需要接在音頻輸出電路中才能發聲。有源蜂鳴器與無源蜂鳴器的區別：（注意：這里的“源”不是指電源，而是指震蕩源。）也就是說，有源蜂鳴器內部帶震蕩源，所以只要一通電就會叫而無源內部不帶震蕩源，所以如果用直流信號無法令其鳴叫。必須用2K-5K的方波去驅動它，有源蜂鳴器往往比無源的貴，就是因?yàn)槔锩娑鄠€(gè)震蕩電路。
無源蜂鳴器的優點是：
1、便宜
2、聲音頻率可控，可以做出“多來米發索拉西”的效果
3、在一些特例中，可以和LED復用一個控制口
有源蜂鳴器的優點是：程序控制方便
無源電磁蜂鳴器工作原理是：交流信號通過繞在支架上的線包在支架的芯柱上產生一交變的磁通，交變的磁通和磁環恒定磁通進行疊加，使鉬片以給定的交流信號頻率振動并配合共振腔發聲。產品的整個頻率和聲壓的響應曲線與間隙值、鉬片的固有振動頻率（可粗略折射為小鉬片的厚度）、外殼（亥姆霍茲共振聲腔）頻率、磁環的磁強漆包線的線徑有直接關系。
3.蜂鳴器報警電路作用
蜂鳴器的作用：
蜂鳴器是一種能將音頻信號轉化為聲音信號的發音器件，在家用電器上，在銀行、公安的報警系統中，在電子玩具、游戲機中都得到普遍應用。
蜂鳴器主要用于提示或報警，根據設計和用途的不同，能發出音樂聲、汽笛聲、蜂鳴聲、警報聲、電鈴聲等各種不同的聲音。
洗衣機中應用的蜂鳴器多發出蜂鳴聲，提示用戶操作進程。在燃器具中應用的蜂嗚器多是發出警報聲，向用戶發出燃器具在干燒的警告。作為門鈴應用的蜂鳴器多發出“叮咚”聲或音樂聲，提示有客人來訪。在公安、銀行、家庭警戒區安裝的蜂鳴器多發報警聲，若有人進入警戒區，在傳感控制作用下，蜂鳴器就會發出報警聲。在工廠、學校應用的蜂鳴器，多發出電鈴聲。
