        電路設計基礎-MOSFET管開關電路詳解






        • 發布時間：2021-03-24 13:49:14
          •


        • 來源：
          •


        • 閱讀次數：次
          •







				電路設計基礎-MOSFET管開關電路詳解


        對于MOS管，我們在電路設計中都會遇到，那么應該如何設計一個MOS管的開關電路呢？

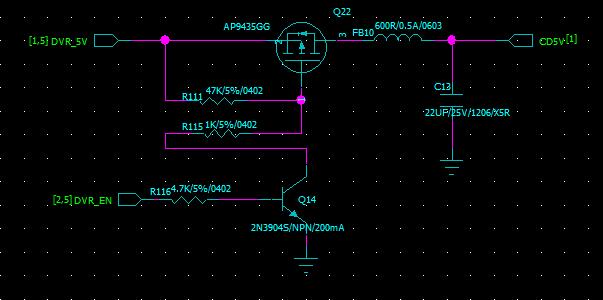

        我們一般會用一個三極管去控制，如下圖！


        MOSFET管開關電路


        MOS管開關電路


        但是這個電路的缺點也是顯而易見，由于MOS管有一個寄生的二極管，如果CD5V的濾波電容過大，或者后端有別的電壓串進來，會把前端給燒壞！

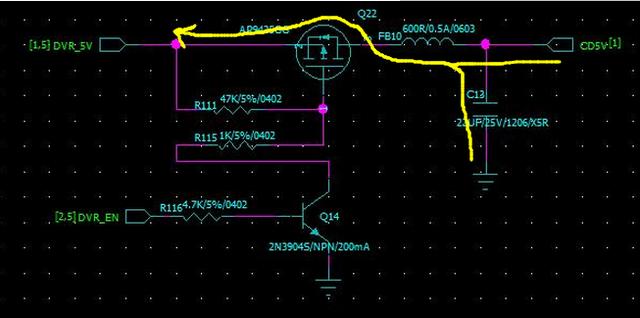

        電流路徑如下：


        MOSFET管開關電路


        后端電流路徑


        如何改善這個問題呢？

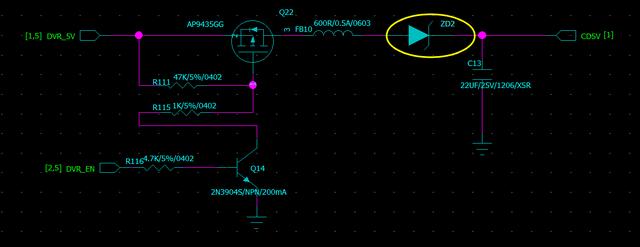

        有兩個方式，一種是在后端串聯二極管。


        MOSFET管開關電路


        防止后端電壓電流串擾的電路


        優點，電路簡單，BOM成本低！


        缺點，二極管動態負載電阻大，特別不適合后盾負載變化大的！


        另外一種，便是后端串聯一個同規格的MOS管！


        MOSFET管開關電路


        防止后端電壓電流串擾的電路


        優點，MOS管開通電阻極小，對于后端負載電流變化不敏感。


        缺點，BOM成本高！
