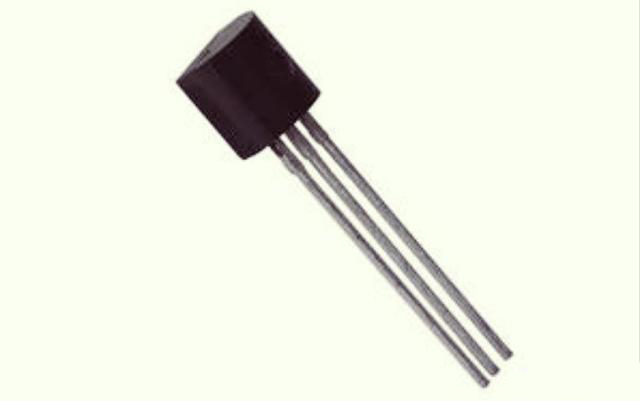

之前判斷三極管的方法 都是采用的的記憶方法，就是 只要是三級管系列的就 讓它有字的一面對著自己，從左到右依次是 e級b級c級。 直到有一次在用三極管搭電路的過程中出現了一個錯誤，發現 管子總是莫名的導通，找了好長時間原因，終于發現 npn 管子 還有一種順序 是 e級c級b級 。為了防止以后再出錯，遂找了各種資料 來判斷三極管極性的方法 ，在此總結一下。
1：一般情況下，測量三極管極性 的工具 通常會使用 萬用表。（當然，如果你有時間搭硬件電路進行開關測試的話除外）
2：首先 聲明一點概念，如果將萬用表作為電源來看的話，指針萬用表 的黑表筆 為正極 ，紅表筆為負極。數字萬用表與指針萬用表相反。
3：采用指針式萬用表 進行測量（紅負黑正）:
（1）：將指針萬用表 的檔位調至R x 1K 檔位，首先將紅表筆接到任意一根管腳上，用黑表筆依次連接剩余的兩個管腳，如果兩次都導通，則說明紅表筆接的那一級為 B 級。 該三極管為PNP型三極管。 觀察黑表筆接的那兩級的阻值大小，阻值略低的為C級。 （如果沒有導通，紅表筆依次換為其余兩個管腳，重復以上動作）
（2）： 如果以上 三次轉換紅表筆的次序都沒有 得出結果，將黑表筆接到任意一根管腳上，用紅表筆依次連接剩余的兩個管腳，如果兩次都導通，則說明黑表筆接的那一級為 B 級。 該三極管為NPN型三極管。 觀察紅表筆接的那兩級的阻值大小，阻值略小的為C級。 （如果沒有導通，黑表筆依次換為其余兩個管腳，重復以上動作）
通過 以上方式 即可用指針萬用表測量出三極管極性。
4：采用數字式萬用表測量（紅正黑負）：
（1）：首先說一種簡單的方式測量，現在 的數字萬用表一般都帶有hfe檔位 。該檔位的作用就是測量三極管的電流放大倍數。使用方法 ：將萬用表的檔位撥到hfe檔，將三極管的三個腳按不同次序插入測量孔中，如果顯示有數字，則將該插入順序記錄即可。（實測 8050插件三極管的 放大倍數為250 ，8550插件三極管的放大倍數為304）。
（2）：第二種測量方式：將萬用表撥到測量二極管檔，將紅表筆接到任意一根管腳上，用黑表筆依次連接剩余的兩個管腳，如果兩次都導通，則說明紅表筆接的那一級為 B 級。 該三極管為NPN型三極管。 觀察黑表筆接的那兩級的測量值大小，值略小的為C級。 （如果沒有導通，紅表筆依次換為其余兩個管腳，重復以上動作）
如果以上 三次轉換紅表筆的次序都沒有 得出結果，將黑表筆接到任意一根管腳上，用紅表筆依次連接剩余的兩個管腳，如果兩次都導通，則說明黑表筆接的那一級為 B 級。 該三極管為PNP型三極管。 觀察紅表筆接的那兩級的測量值大小，值略小的為C級。 （如果沒有導通，黑表筆依次換為其余兩個管腳，重復以上動作）
通過 以上方式 即可用數字萬用表測量出三極管極性。
