一、半波整流電路

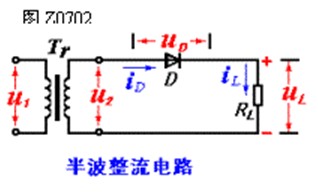

半波整流電路如圖Z0702所示。它由電源變壓器Tr整流二極管D和負載電阻RL組成，變壓器的初級接交流電源，次級所感應的交流電壓為
其中U2m為次級電壓的峰值，U2為有效值。
電路的工作過程是：在u2 的正半周（ωt = 0~π），二極管因加正向偏壓而導通，有電流iL流過負載電阻RL。由于將二極管看作理想器件，故RL上的電壓 uL與u2的正半周電壓基本相同。

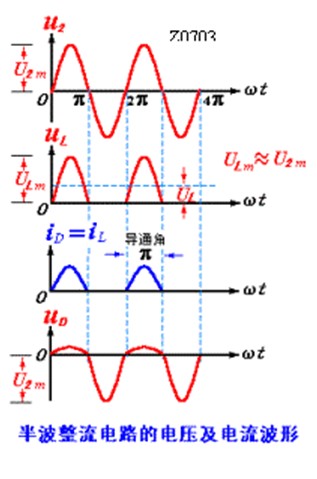

在u2的負半周（ωt =π~2π），二極管D因加反向電壓而截止，RL 上無電流流過，RL 上的電壓uL = 0。可畫出整流波形如圖I0702所示。
可見，由于二極管的單向?qū)щ娮饔茫沽鬟^負載電阻的電流為脈動電流，電壓也為一單向脈動電壓，其電壓的平均值（輸出直流分量）為
流過負載的平均電流為
流過二極管D的平均電流（即正向電流）為
加在二極管兩端的最高反向電壓為
。
。選擇整流二極管時，應以這兩個參數為極限參數。
半波整流電路簡單，元件少，但輸出電壓直流成分小（只有半個波），脈動程度大，整流效率低，僅適用于輸出電流小、允許脈動程度大、要求較低的場合。
