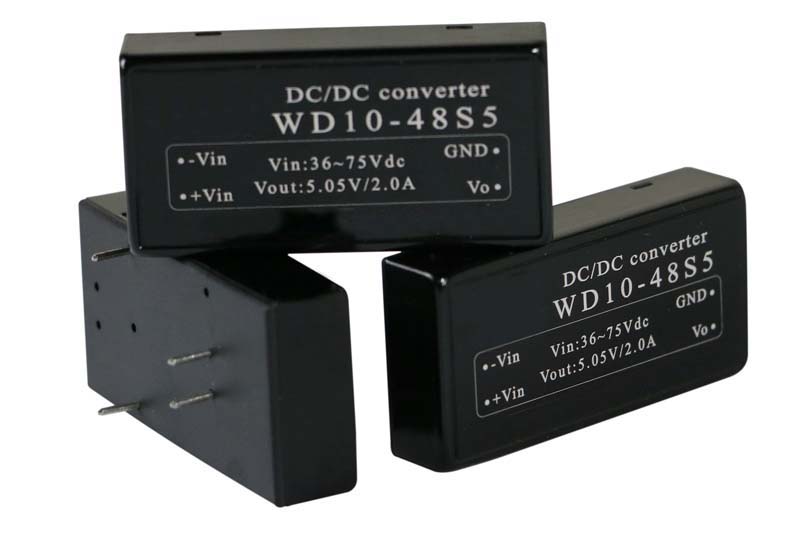

穩壓電源模塊是一種能給負載設備提供穩定交流電或直流電的電源裝置，分為交流穩壓電源和直流穩壓電源，主要由電源變壓器、整流電路、濾波電路及穩壓電路組成。
電源變壓器是將市電轉換成所需的電壓，整流電路是利用單向導電器將交流電轉成脈動直流電，濾波電路是利用電容電感把脈動直流電轉成平滑的直流電，穩壓電路是利用電路的調整使輸出電壓穩定。
穩壓電源模塊的8大指標：
1、輸出電壓范圍
在符合穩壓電源工作的前提下，正常工作的輸出電壓范圍。該指標的上限是由最大輸入電壓和最小輸入輸出電壓差所規定，下限則由穩壓電源內部的基準電壓值所決定。
2、輸出電流范圍
輸出負載電流范圍又稱輸出電流范圍，在這范圍內穩壓電源要保證符合指標規范所給出的指標。
3、最大輸入輸出差
在保證穩壓電源正常工作下，所允許最大輸入輸出間的電壓差值，主要取決于穩壓電源內部調整晶體管的耐壓指標。
4、最小輸入輸出電壓差
在保證穩壓電源正常工作下，所需最小輸入輸出間的電壓差值。
5、電壓調整率
電壓調整率是指穩壓電源穩壓性能的優劣指標，又稱穩壓系數或穩定系數。當輸入電壓VI變化時，穩壓電源輸出電壓VO穩定的程度，通常以單位輸出電壓下的輸入和輸出電壓相對變化的百分比表示。
6、電流調整率
電流調整率是反映穩壓電源負載能力的主要指標，又稱電流穩定系數。當輸入電壓不變時，穩壓電源對由于負載電流(輸出電流)變化而引起的輸出電壓波動的抑制能力，在規定的負載電流變化的條件下，通常以單位輸出電壓下的輸出電壓變化值的百分比來表示。
7、紋波抑制比
紋波抑制比指穩壓電源對輸入端引入市電電壓的抑制能力，當穩壓電源輸入和輸出條件保持不變時，紋波抑制比常以輸入紋波電壓峰-峰值與輸出紋波電壓峰-峰值之比表示。
8、溫度穩定性
溫度穩定性是在所規定的穩壓電源工作溫度最大變化范圍內，穩壓電源輸出電壓的相對變化的百分比值。
