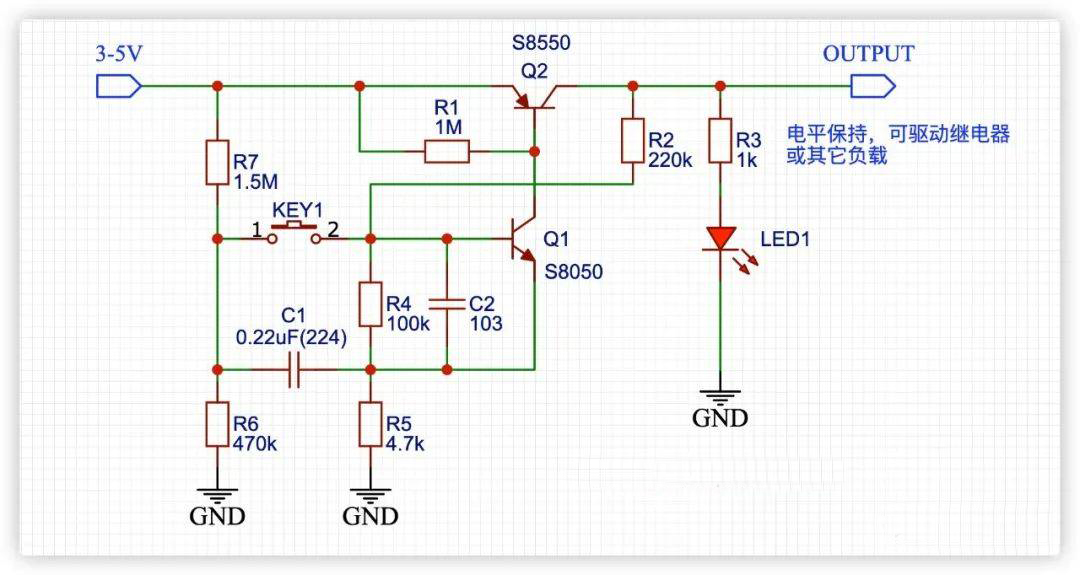

本電路實現了，KEY1按一下，OUTPUT輸出1，再按一下，OUTPUT輸出0，并且電平保持不變，如此循環。
原理分析

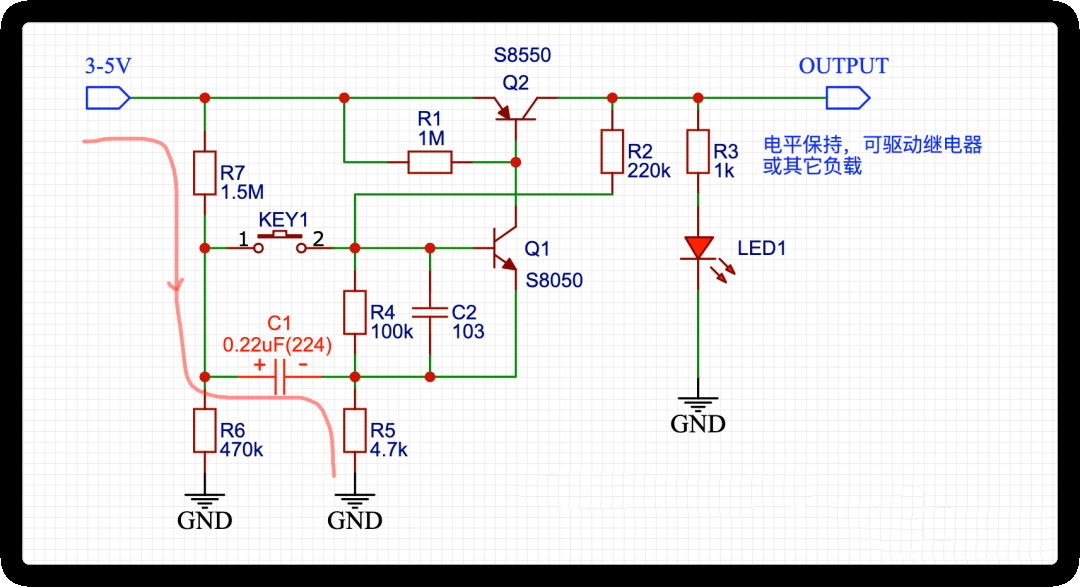

1、我們以輸入5V電壓為例分析，剛開始，KEY1斷開，5V電壓通過R7給C1充電，經過R5到GND，此時，通過R7跟R6的分壓， C1電壓為左正右負，電壓大概為1.19V左右，Q1，Q2都不導通，整個電路電流消耗極小，基本可以忽略。
2、重點來了，當按鍵按下的時候， C1通過按鍵與R4形成回路，加在R4與C2上的電壓大概為1.19V，此時NPN三極管Q1達到開啟條件，這里C2的作用是短暫存儲電壓，使開啟更加穩定，到這一步， Q1開啟。

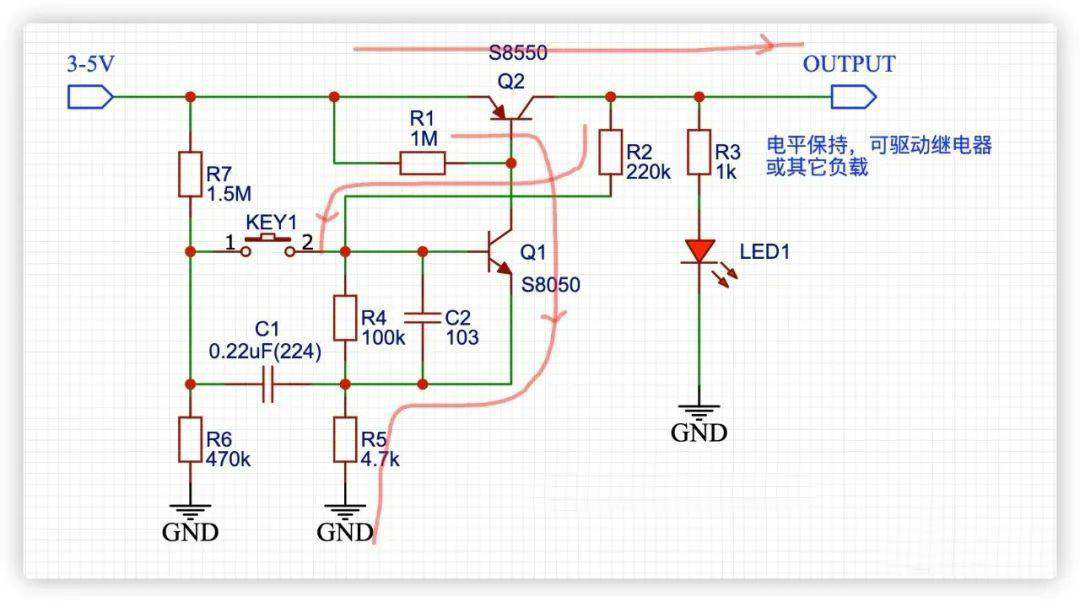

3、Q1開啟后，如下圖，PNP三極管Q2也會同步開啟， Q2開啟后，OUTPUT端輸出一個略小于5V的電壓，可用于驅動負載，那么Q1如何一直開啟呢？
我們看另一條回路， Q2導通后，輸出電壓通過R2，R4，R5到GND，此時，Q1的基極有足夠的電壓保持開啟，整個電路也進入一個穩定的狀態。
按鍵輸出高電平分析完畢。

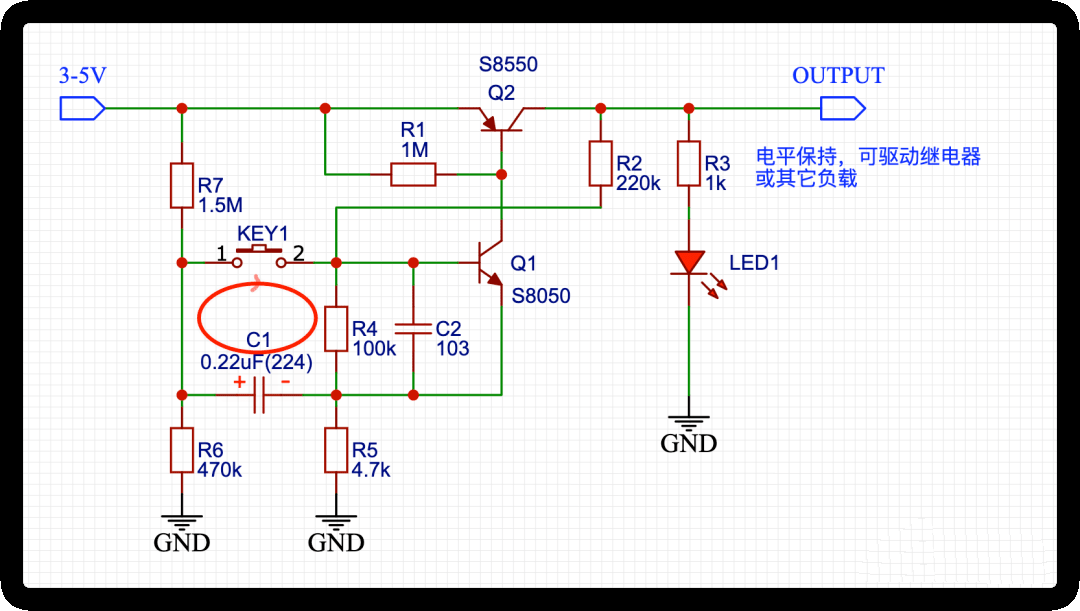

4、Q1開啟后，如下圖，PNP三極管Q2也會同步開啟，Q2開啟后，OUTPUT端輸出一個略小于5V的電壓，此時，A點電壓經過Q2跟Q1，電壓差不多略大于4V，這樣，就使得 C1的電壓發生了反轉，C1出現了 左負右正，當 按鍵按下的時候， C1通過R4，KEY1放電，R4電壓為上負下正，Q1關閉，Q2關閉，OUTPUT沒有了輸出電壓，大家可以在OUTPUT下拉一個電阻，這樣就可以保持低電平了。
本電路的巧妙之處就是利用C1的極性反轉，實現了Q1的開啟跟截止，
