什么是旁路二極管熱失控？
作為太陽能組件中的旁路二極管，在反向偏置電流增加的情況下，溫度會升高。如果旁路二極管在反向偏置時會產生持續漏電流造成二極管結溫增加，最差的情況是溫升超過了接線盒的冷卻能力。溫升和漏電流造成旁路二極管損壞的現象叫做熱失控。
旁路二極管熱失控測試方法
1.測試條件
a.組件溫度：90±2℃（屋頂類組件），75±2℃（開放支架類）
b.正向電流：1.25倍STC下組件短路電流
c.反向偏置電壓：數值等同STC下組件開路電壓
2.樣品要求

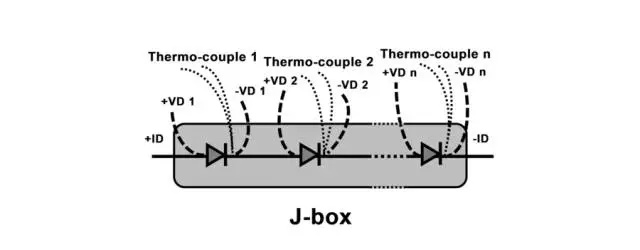

a.接線盒樣品需粘在層壓件或者組件上

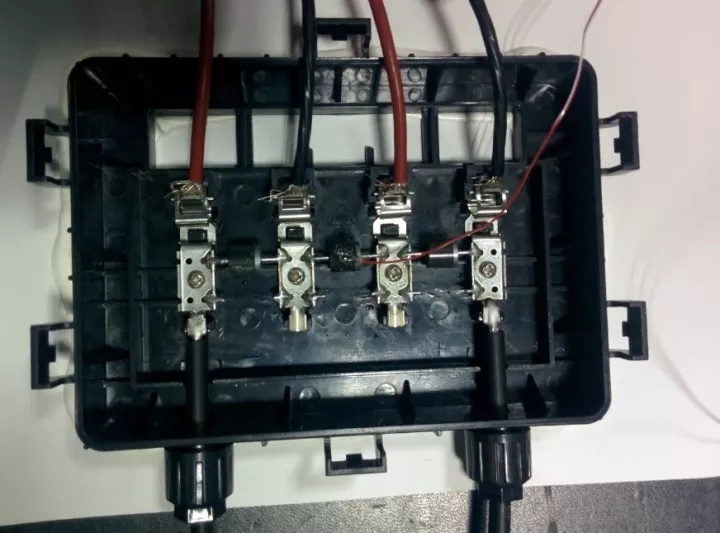

樣品實例圖
3測試方法
a.獲取旁路二極管特性數據，在室溫（25±5℃）條件下測其反向特性，需覆蓋正向電流和反向偏置電壓。

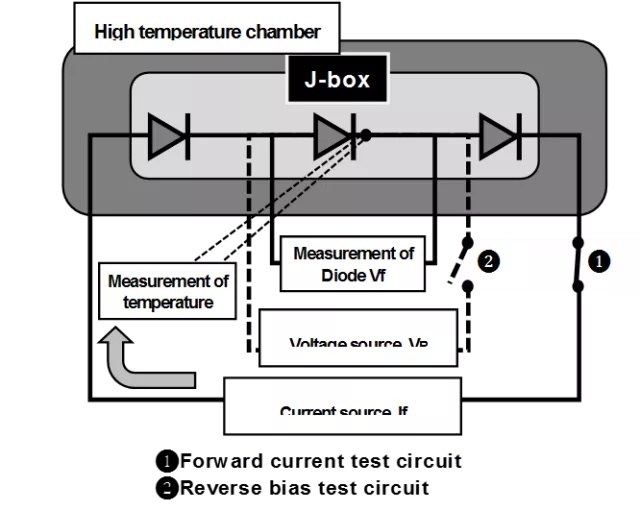

b.在室溫（25±5℃），給接線盒通正向電流。測量每一個二極管的Tlead，選出溫度最高的旁路二極管。
c.將樣品放入環境箱中（溫度90℃或者75℃），給旁路二極管通至少40分鐘正向電流，直到Tlead穩定在（+0.3℃，-0℃）保持10分鐘。

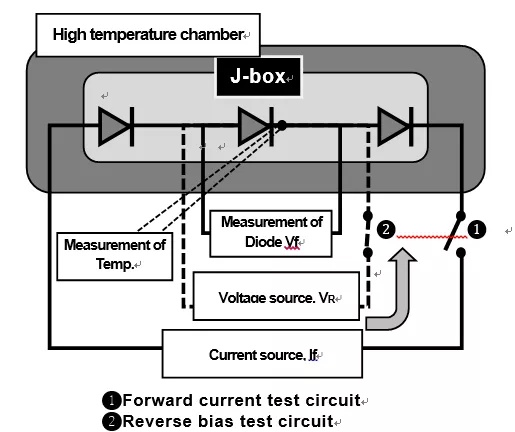

d.關閉正向電流，并在10ms內提供反向偏置電壓到旁路二極管。繼續監測漏電流和二極管溫度。大多數情況下，漏電流和Tlead在小范圍內上下浮動。臨界情況下，需看最后的變化方向，這種情況測試必須持續至少2分鐘。
e.從環境箱中取出樣品，室溫下（25±5℃）測量旁路二極管反向特性，并與原始數據對比。
4判定標準
? 如果Tlead和漏電流減少，并且反向特性與實驗前無明顯差別，此旁路二極管視為通過。

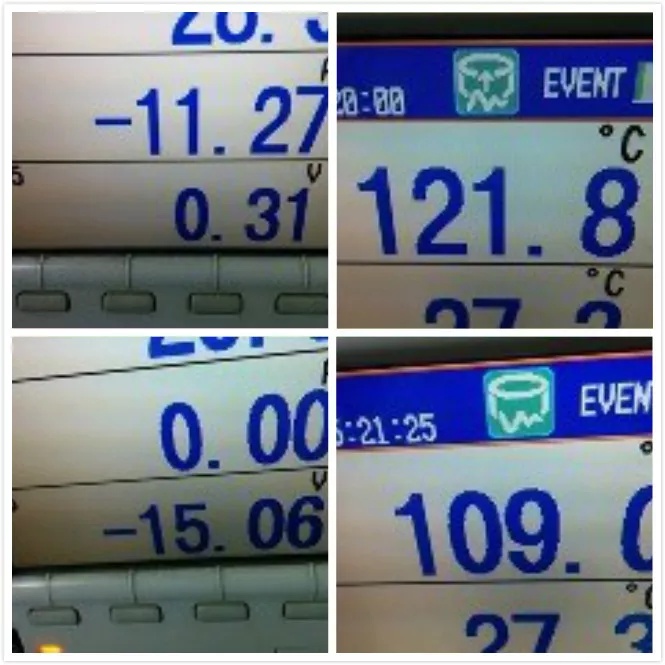

1.提供11.27A正向電流持續一小時
2.一小時后的二極管溫度：121.8℃
3.10ms內切換至15.06V反向偏置電壓
4.切換后二極管溫度：109.0℃<121.8℃。
? 如果Tlead和漏電流增加，或反向特性與實驗前差別明顯，此旁路二極管視為失敗。

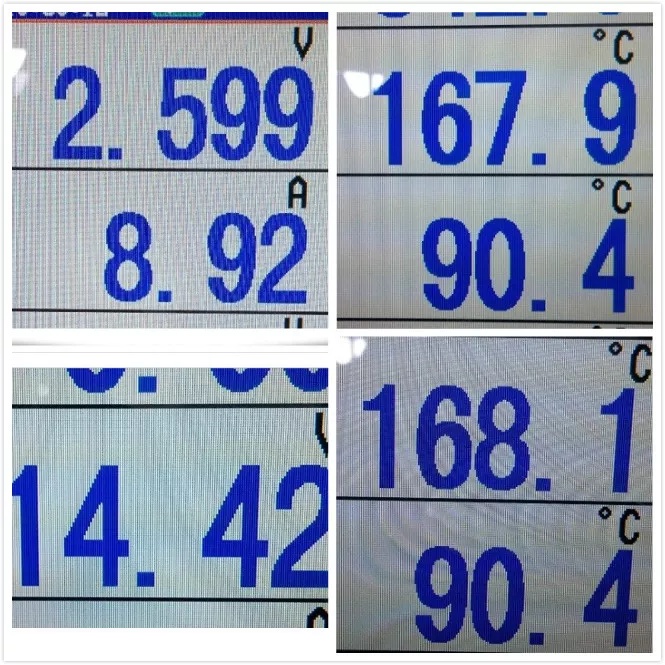

1.提供8.92A正向電流持續一小時
2.一小時后的二極管溫度：167.9℃
3.10ms內切換至14.42V反向偏置電壓
4.切換后二極管溫度：168.1℃>167.9℃。
