熱敏電阻器是一種對溫度變化比較敏感的電子元器件，有正溫度系數熱敏電阻器（PTC）和負溫度系數熱敏電阻器（NTC）兩種。除了基于高分子材料的PPTC外，大多數熱敏電阻均采用電子陶瓷材料制成，并不屬于半導體器件。
其中，陶瓷PTC熱敏電阻具有兩種功能，可復位保險絲、電流控制。使用陶瓷材料意味著在短路后具有高可靠性和快速保護，使用壽命長，讓客戶能夠使設備變得更安全且免維護。
PTC耐溫特性
陶瓷PTC器件實現了涉及“可復位保險絲作為過流保護器”和“電流控制器件”的某種功能。PTC表示在正常工作期間PTC電阻值穩定的耐溫特性，但電阻從給定溫度（稱為居里溫度）呈指數上升。其獨特的特征是由陶瓷晶界的電子特性產生的。晶界電阻在較低溫度下保持穩定。然而，當器件溫度升高時，晶界的電阻會上升。
PTC耐溫特性及其起源
用于短路保護裝置的“可復位保險絲”動作迅速，當異常電流通過時可保護電路，其工作原理與保險絲相似，這些產品在過電流消除后自動返回初始狀態，并且可以重復使用。
電流-電壓特性
在正常工作中，PTC電阻低且穩定，其性能類似于PTC電流隨著施加電壓的增加而增加的簡單電阻器，只有PTC器件的溫度也由于其自身溫度上升而開始上升，因?yàn)閃 = I2R。PTC器件的溫度達到居里溫度后，PTC電流會隨著施加電壓的增加而減小，該區域稱為跳閘狀態。

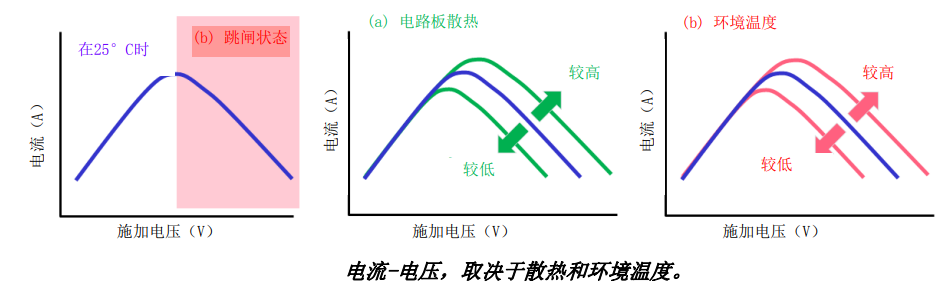

電流-電壓，取決于散熱和環境溫度
電流-時間特性
當可將PTC器件帶入跳閘狀態的突入電流通過PTC 器件時，PTC將立即抑制電流。而且，將突入電流下降至一半的周期確定為“工作時間”。此工作時間取決于突入電流值和環境溫度。具體而言，當施加較大突入電流或環境溫度設置較高時，工作時間會較短。

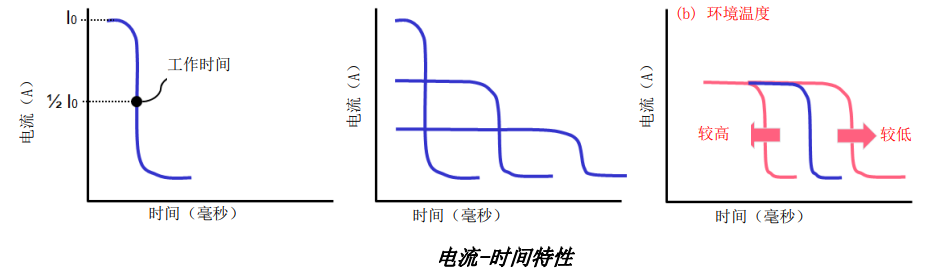

電流-時間特性曲線
陶瓷PTC的特征
陶瓷PTC具有源自電子特性的陶瓷晶界的電阻變化而引起的耐溫特性。陶瓷PTC的特性表明，當PTC重復地從跳閘狀態返回初始狀態時非滯后電阻不會發生變化。因此，PTC器件在焊接和開關負載測試后的電阻變化導致較小數值。
從事電路設計時，工程師可從電路電壓、電流兩個角度出發，為系統選擇適當?shù)腜TC元件。這時，一些主要的設計考慮包括：最大電壓、正常電流、異常電流等，具體應以廠家提供的規格書為準。
