在電源系統設計中，1W或者以下功率的穩壓二極管用途最廣泛，最具代表性的穩壓二極管型號為1N47系列，穩壓電壓（VZ）范圍大致為3.3-100V，主要的貼片二極管封裝形式有SOD-123、SOD-323、SOD-523是三種。例如，烜芯微科技的BZT52C18穩壓二極管就采用了SOD-123塑料封裝。

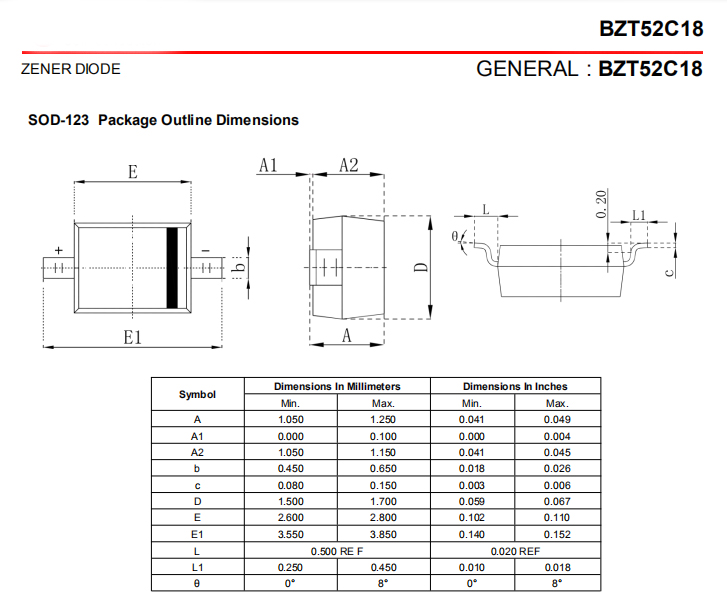

BZT52C18貼片穩壓二極管封裝尺寸
根據烜芯微發布的BZT52C18二極管數據表，BZT52C18對應于通用型號BZT52C18。在f=1kHz，BZT52C18的穩定電流（Iz）為5mA時，穩定電壓為18V，范圍為11.2V至+1.1V。
原件外形上，BZT52C18穩壓二極管封裝是采用SOD-123封裝，封裝材料達到UL94V-0等級，濕度敏感度達到J-STD-020標準1級，元件重量不超過0.008g。

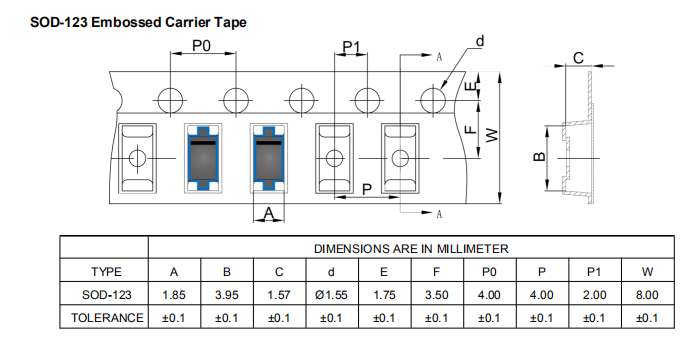

BZT52C18貼片穩壓二極管采用SOD-123壓紋載帶包裝
供貨方式上，BZT52C18穩壓二極管包裝形式采用EIA-481-C標準的編帶和卷盤（Tape and Reel），即SOD-123壓紋載帶（Embossed Carrier Tape）：格子寬帶A=1.85±0.1mm，格子中心距離P=4.00±0.1mm，牽引孔中心距離P0=4.00±0.1mm，其他尺寸參考BZT52C18穩壓二極管數據表。
在機器上料時，用戶要注意編帶的空格部分，即導帶（Tape Leader）和尾帶（Tape Trailer）的尺寸。BZT52C18穩壓二極管尾帶長度為50±2個空格，導帶長度為100±2個空格。
BZT52C18貼片穩壓二極管包裝的導帶和尾帶尺寸
烜芯微BZT52C18穩壓二極管包裝卷盤基于EIA-481-C標準，卷盤外徑D為178±2mm，卷盤高度W2位12.30±1mm，其他尺寸參考BZT52C18穩壓二極管數據表。
