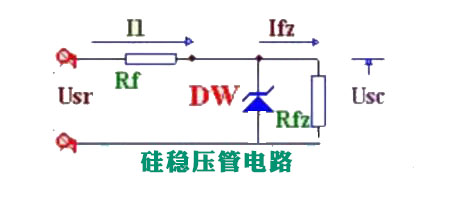

第四種：硅穩壓管穩壓電路

由硅穩壓管組成的簡單穩壓電路如上圖所示。硅穩壓管DW與負載Rfz，并聯，R1為限流電阻。

這個電路是怎樣進行穩壓的呢？若電網電壓升高，整流電路的輸出電壓Usr也隨之升高，引起負載電壓Usc升高。由于穩壓管DW與負載Rfz并聯，Usc只要有根少一點增長，就會使流過穩壓管的電流急劇增加，使得I1也增大，限流電阻R1上的電壓降增大，從而抵消了Usr的升高，保持負載電壓Usc基本不變。反之，若電網電壓降低，引起Usr下降，造成Usc也下降，則穩壓管中的電流急劇減小，使得I1減小，R1上的壓降也減小，從而抵消了Usr的下降，保持負載電壓Usc基本不變。

若Usr不變而負載電流增加，則R1上的壓降增加，造成負載電壓Usc下降。Usc只要下降一點點，穩壓管中的電流就迅速減小，使R1上的壓降再減小下來，從而保持R1上的壓降基本不變，使負載電壓Usc得以穩定。

綜上所述可以看出，穩壓管起著電流的自動調節作用，而限流電阻起著電壓調整作用。穩壓管的動態電阻越小，限流電阻越大，輸出電壓的穩定性越好。

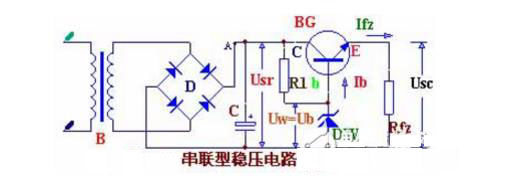

第五種：串聯型穩壓電路圖

三極管BG在電路申是調整元件，它很有“見機行事”的本領，每當由于供電或用電發生變化，電路輸出電壓波動欲起的時候，它都能及時地加以調節，使輸出電壓保持基本穩定，因此它被稱做調整管口因?yàn)樵陔娐分凶鳛檎{(diào)整元件的三極管是與負載相串聯的，所以這種電路叫串聯型穩壓電路。穩壓管DW為調整管提供基準電壓，使調整管基極電位不變。R1是DW的保護電阻，限制通過DW的電流，起保護穩壓管的作用。Rfz，是負載電阻，是BG的直流通路。

BG和DW配合“默契”，保證電路格出穩定的用壓。電路穩壓過程是這佯的：如果輸人電壓Usr增大，使輸出電壓Usc。增大時，由于Ub＝Uw固定不變，調整管基棗射間電壓Ube。=Ub-Usc將減小，基流Ib隨之減小，而管壓降Uce，隨之增大，從而抵消了Usc增大的部分，使Usc，基本穩定。如果負載電流Isc增大，使輸出電壓Usc減小時，由于Ub固定，Ube將增大，使人增大，Uce減小，也同樣地使Usc基本穩定。

從上面分析中可以看到，調整管既象是一個自動的可變電阻：當輸出電壓增大時，它的“阻值”就增大，分擔了大出來的電壓；當輸出電壓減小時，它的“阻值”就減小，補足了小下去的電壓。無論是哪種情況，都使電路保持輸出一個穩定的電壓。“指揮”調整管變化的是輸出電壓的變化量？Usc；正是ΔUsc控制調整管的基極電流Ib，才使得調整管隨著ΔUsc變化。換句話說，是不穩定的輸出電壓，驅動調整管去穩定輸出電壓。

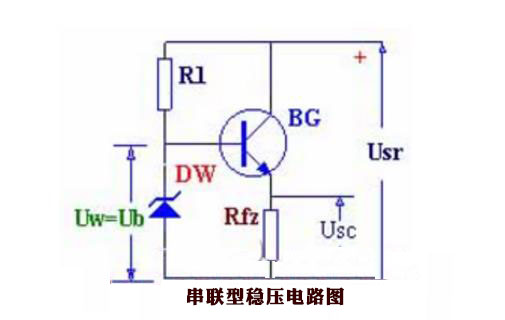

如果把上圖穩壓電路的形式稍微改變一下，畫成下圖樣子的話，不難看出，原來串聯型穩壓電路就是一個射極跟隨器。R1是上偏置電阻，穩壓管DW是下偏置電阻，輸出電壓是從發射極電阻Rfz上取出的。

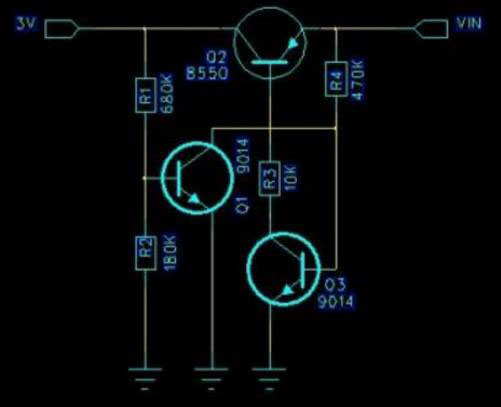

第六種：最簡單常用的3V穩壓電路

在常用電路中，我們常用到３Ｖ的壓，很多人常用穩壓ＩＣ、ＬＤＯ等，但都比較貴些，用這個簡單的分立元件組成既便宜又可調，功耗小。Ｖin可從３.3V-15V，輸出電流可達１Ａ，輸出電壓可根據Ｒ１，Ｒ２調節。

簡單實用的3V穩壓電路
