在雙激式開關電源中，推挽式開關電源是最常用的開關頻率電源。因?yàn)橥仆焓介_(kāi)關電源中的兩個操控開關管K1 和輪流替換作業，其輸出電壓波形十分對稱，并且開關電源在全部工 作周期以內都向負載供給功率輸出 ，所以其輸出電流的剎那間響應速度很高 ，電壓輸出特性也很好。推挽式開關電源是一切開關電源、電壓利用率最高的開關電源，它在輸人電壓很低的

情況下 ，仍能維持很大的功率輸出 ，因而它被廣泛應用于 DC/AC 逆變器 ，或 DC/DC 轉換器 電路中。

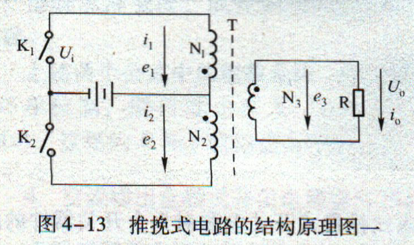

推挽式電路的構造原理如圖 4-13 所示 ，當操控開關管K1接通時，電源電壓Ui經過控 制開關管K1 加到變壓器初級線圈 N1繞組的兩頭 ，經過電磁感應的作用在變壓器次級線圈 N3 繞組的兩頭也會輸出一個 與 N1繞組輸入電壓呈正比的電壓，并加到負載 R 的兩頭，使開關電源輸出一個正半周 電壓。當操控開關管 K 1由接通轉為關斷時，控制開關管 K2 則由關斷 轉為接通 i 此刻電源電壓 Ui加到變壓器初級線圈 N2 繞組的兩頭，經過互感在變壓器次級線圈 N2繞組的兩頭也輸出一個與 N2 繞組輸入電壓呈正比的電斥，并加到負載 R 的兩頭， 使開關電摞輸出一個負半周電壓。

因?yàn)殡娫措妷?Ui加到變壓器初級線 圈 N1 繞組和N2繞組陶·端發生的磁通方向恰好相反 ，所以 負載上可得到一個與線圈 N1,N2  繞組所加電壓對應的正 、負極性電壓 。正半周對應的

是 K1接通時 ，N1繞組與繞組相互感應的輸出

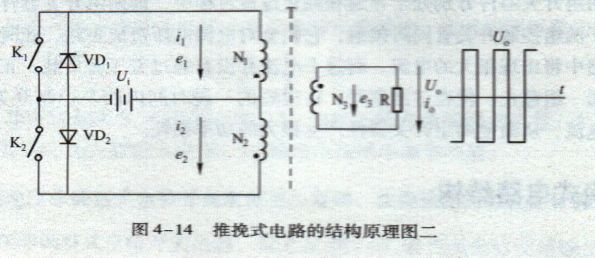

電壓；其負半周對應的是接通時，N2 繞組與繞組相互感應的輸出電壓。 當請求推挽式開關電源輸出電壓披形的 反沖起伏很小時 ，可采用如圖 4-14 所示的電

路。圖4-14 與圖4-13 比較 ，多了兩個阻尼二極管 VD 1 、VD2 ，它們分別與操控開關管 K1 并聯。主與操控開關管 K1  由接通轉換到關斷時，在 風繞組中發生感應電動勢 力，不論 K2 處于啥作業狀況 ，接通或關斷 ，只要 風 繞組中發生的感應電動勢e2  的起伏超越作業電壓 Ui 二極管 VD2 就會導通 ，相當于感應電動勢e2經過二極管 VD2 被作業電壓 Ui限幅，一起也相當于變壓器次級線圈嘰 繞組的輸出電壓 ui也經過電磁感應被 Ui限幅，而二極管 VD2 對操控開關管的作業幾乎沒有影響.
