例如，過去采用TO-220封裝的功率MOSFET，由于減小了導通電阻（幾毫歐～幾十毫歐），并采用新型散熱良好的結構，現在可用D-PAK封裝、SOT-89封裝或SO-8封裝。

例如為增加安裝密度，進一步減小印制板尺寸，開發出了帶阻三極管、組合三極管等等。

近年來，通信系統的頻率越來越高，又開發出不少通信專用三極管，如砷化鎵微波三極管及功放管等。

本文主要介紹如何進行貼片三極管的基本識別知識，關于貼片三極管其他方面知識將陸續更新 ，下面我們將簡單介紹一下如何識別區分貼片三極管。

識別方法一： 型號識別

國內三極管型號是“3A～3E”開頭、美國是“2N”開頭、日本是“2S”開頭。目前市場上以2S開頭的型號占多數。    歐洲對三極管的命名方法是用A或B開頭（A表示鍺管，B表示硅管），第二部分用C、D或F、L（C——低頻小功率管，F——高頻小功率管、D——低頻大功率管、L——高頻大功率管）；用S和U分別表示小功率開關管和大功率開關管；第三部分用三位數表示登記序號。例如，BC817表示硅低頻小功率三極管（fT=200MHz），通用小信號放大三極管。還有一些三極管型號是由生產工廠自己命名的（廠標），是不標準的。例如，摩托羅拉公司生產的三極管是以M開頭的。如在一個封裝內帶有兩個偏置電阻的NPN三極管，其型號為MUN2211T1，相應的PNP三極管為MUN2111T1（型號中T1也是該公司的后綴）。    一些塑封封裝尺寸較大的管子，如D-PAK封裝，由于頂面面積小，往往將日本型號中的2S省略。如2SC2712，打印為C2712；2SA562打印為A562，等等。

識別方法二： 型號代碼

貼片三極管封裝尺寸較大的可以打印簡化型號，而尺寸小的封裝，如SOT-23、SC-70等只能打印型號代碼。例如，摩托羅拉公司生產的SOT-23封裝的三極管BC817-16T1，其型號代碼為A6（型號中16與hFE有關，T1是后綴）；SC-59封裝的MUN2211T1代碼為8A；而MUN2111T1的代碼為6A。

這里要指出的是，型號代碼是生產廠自行設定的，同一種型號由不同工廠生產，其型號代碼也可能不同；即使同一工廠生產，不同封裝的三極管也會有同樣的型號。如上述BC817-16T1及MUN2111T1同為摩托羅拉公司生產，型號不同，封裝不同，但代碼都是A6。這種現象其它公司也存在，使用者要特別注意！    型號與型號代碼的關系目前沒有統一的技術資料可供查閱和對照。目前分析進口電子產品或維修時，很難從型號代碼上判斷是何種型號的三極管，這是一個難點。

識別方法三： 封裝代號與尺寸

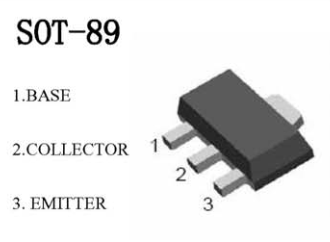

同一種封裝有不同的封裝代號。如SOT-89就有SC-62、MPT、MP4等代號。表1列出常用的貼片三極管封裝代號及其尺寸。

從器件的封裝尺寸可以了解貼片三極管的功率大小。如比SOT-23封裝尺寸小的貼片三極管都是小功率管，IC<800mA，SOT-89～SOT-223封裝的是中功率管，IC在1～3A范圍，功率可達2W左右；D-PAK及D2PAK封裝的貼片三極管功率更大。一般貼片三極管很少有大功率管。

貼片三極管中有4～6引腳的，其中4引腳的有一些是砷化鎵超高頻三極管、微波三極管或雙柵場效應管，而5～6引腳的是組合三極管。
