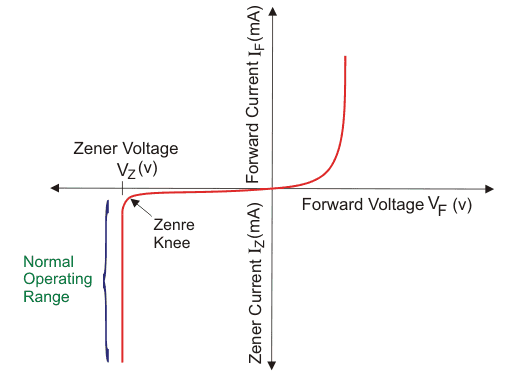

這里V z是齊納擊穿電壓。我們將了解一個實驗，以找出齊納擊穿電壓并繪制齊納二極管的特性。我們?yōu)槭裁匆鲞@個實驗？為了正確調節電壓，我們需要準確找出齊納二極管的電壓。齊納擊穿電壓應近似接近我們想要的所需電壓。因此，我們必須找出齊納電壓，以便在電壓調節中適當?shù)厥褂迷摱O管。對于實驗，我們將遵循以下電路圖。

我們需要以下設備：

• 齊納二極管

• 毫安

• 電壓表

• 可變直流電源

• 電阻器

我們需要連接上圖中給出的電路。該實驗非常簡單。首先，我們將以反向偏置模式繪制曲線。為此，我們以較小的步長緩慢地增加反向偏置電壓。在這樣做時，請記下電流表讀數和電壓表讀數。這里有兩個電流表，連接在與齊納二極管串聯一個和與所述串聯連接的另外一個電阻 3.3KΩ。我們將第一個稱為A 1，將第二個稱為A 2。如果你繼續這樣做，在反向偏置電壓的特定值之后，A 1中的電流值會突然飆升。記下此時的電壓表讀數。電壓表讀數是齊納擊穿電壓。繼續增加反向偏壓。我們將看到二極管兩端的電壓保持不變，而通過它的電流不斷增加。記下不同反向偏置電壓值下的電流表和電壓表讀數。制表電流和電壓值。

通過在正向偏置中連接齊納二極管進行相同的實驗。記下電流和電壓讀數。你的表應該看起來像上面顯示的那樣。填充表中的值。然后繪制對應于這些值的圖形。您將獲得齊納二極管的特性曲線。記下處于反向偏置模式時電流迅速增加的值。該值的電壓是齊納擊穿電壓。請分別記下此電壓。

不同的齊納二極管具有不同的擊穿電壓。我們應該選擇齊納二極管，其擊穿電壓大約等于器件所需的電壓。通過這個實驗，我們可以直接找出齊納擊穿電壓。
