SS53屬于肖特基二極管，有DO-214AC/DO-214AA/DO-214AB，3種封裝，肖特基二極管其主要特點是正向?qū)▔航敌?，反向恢?fù)時間短和開關損耗小，是一種低功耗、超高速半導體器件。
SS53肖特基二極管規格書DO-214AC：點擊下載
SS53肖特基二極管規格書DO-214AA：點擊下載
SS53肖特基二極管規格書DO-214AB：點擊下載
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：30V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：30V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：5.0A
Maximum instantaneous forward voltage at 1.0A VF 1.0A時的最大瞬時正向電壓：0.55V
Ma ximum reverse reco very time trr 最大反向恢復時間：10ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：0.5mA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：20.0mA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-55to +150℃

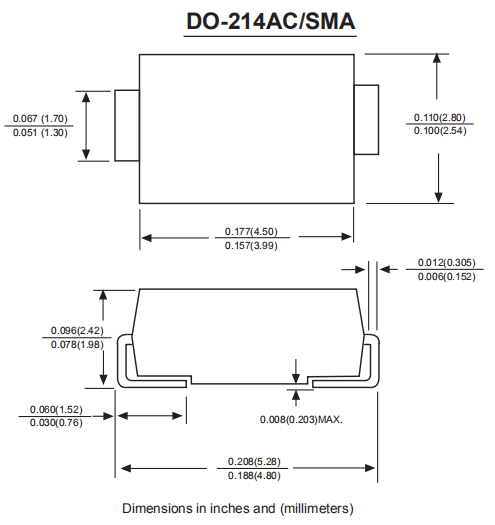

SS53肖特基二極管，DO-214AC封裝尺寸：
黑膠長：最高值4.5mm，最低值3.99mm
總長：最高值5.28mm，最低值4.8mm
寬：最高值2.8mm，最低值2.54mm
高：最高值2.42mm，最低值1.98mm

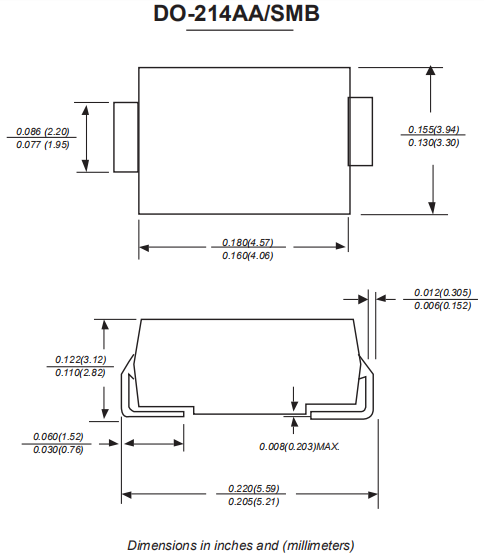

SS53肖特基二極管，DO-214AA封裝尺寸：
黑膠長：最高值4.57mm，最低值4.06mm
總長：最高值5.59mm，最低值5.21mm
寬：最高值3.94mm，最低值3.30mm
高：最高值3.12mm，最低值2.82mm

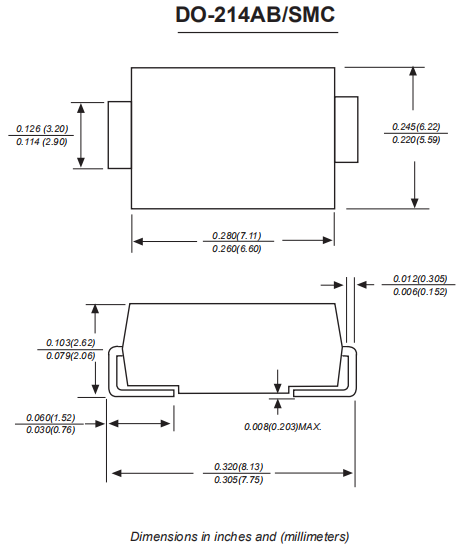

SS53肖特基二極管，DO-214AB封裝尺寸：
黑膠長：最高值7.11mm，最低值6.6mm
總長：最高值8.13mm，最低值7.75mm
寬：最高值6.22mm，最低值5.59mm
高：最高值2.62mm，最低值2.06mm
